计算机电路基础练习1
2006年12月
一、填空题(本题20分，每小题2分)
1. 关联参考方向是指：电压的参考极性和电流的参考方向相_______时的情形。
2．在一个5Ω的电阻上施加20V电压，该电阻吸收的功率是_________W。
3．N沟道增强型场效应管的输出特性曲线是以_____________为参变量，
描述其漏极电流 iD 和_____________之间关系的。
4．在4个变量的逻辑函数中，两个逻辑相邻项之和，
可以合并成_______与项，与项中含有 ______ 变量。
5．CMOS 或非门有两个输入端 A 和 B，要实现 Y = A，应将输入端B接_______，
异或门要实现 F = A，应将输入端 B 接_______。
6．全加器是实现两个一位二进制数和_______________三个数相加的电路。
7．当边沿 D 触发器的异步复位端 RD=1，异步置位端 SD=0 时，触发器输出Qn+1=____。
8．时序逻辑电路的输出不仅取决于电路_______输入信号的状态，
而且还与电路_____的状态有关。
9．由555定时器组成的多谐振荡器振荡周期的估算公式 T =________________。
10．PROM 的与阵列是固定的，或阵列一般是________的。
二、选择题(本题20分，每小题2分)
1．若干电阻 R1、R2、R3……并联连接，其总电阻 R 的表达式是（）。
A．R=R1+R2+R3+…… B. R=R1×R2×R3×……
C. R=1/(
)
2. 图示电压源吸收的功率 P是（）。
A. 2W +1A B.– 2W 2V C. 4W D.– 4W
| A+---○----B
U=2V-----→ I=-2A-----→ |
3.当一个 NPN 型三极管 UCE 小于 UBE 时，认为其工作在( )状态。
A. 截止 B．放大 C. 饱和
4．电路如图示，输出F的表达式是（）。
A．F=A+B+C B. F= ABC C. F=(A+B)C
5．组合逻辑电路的分析是指（）。
A．已知逻辑要求，求解逻辑表达式的过程。
B．已知真值表，求解逻辑功能的过程。
C．已知逻辑图，求解逻辑功能的过程。

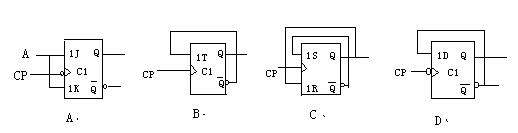

6．如图所示的触发器电路中，能实现 Qn+1=Qn功能的图有（）。
7.按各触发器的CP所决定的状态转换区分，计数器可分为（）计数器。
A．加法、减法和可逆 B. 同步和异步 C.二、十和M进制
8．单稳态触发器具有功能是（）。
A．产生周期性脉冲 B.鉴幅电路 C.定时、延时、整形
9．在图所示的ROM中，其输出 F 的表达式是（）。
A． A+B B. A⊕B C. A⊕B
10．信息可随时写入或读出，断电后信息立即全部消失的存储器是（）。
A．ROM B. RAM C. PROM
三、简述题(本题10分，每小题5分)
1、什么是逻辑代数的对偶规则，并举例说明。
2、试说明施密特触发器的工作特点，并说明该电路的主要用途。
四、分析、设计和计算题(本题50分，每小题l0分)
1、电路如图所示，求电流I的值。
2、将下列逻辑函数化简成最简与或表达式：
（1）Y1= AC + ACD + A B + BCD
（2）Y2（A，B，C，D）=∑m(0,1,2,3,6,8)+ ∑d (10，11，12，13，14，15)

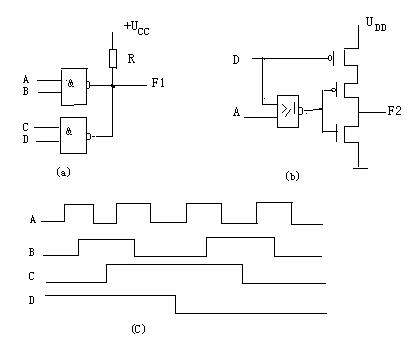

3、分析图4.3（a）（b）电路功能，写出输出F的表达式，
并根据图（c）给定的波形对应画出输出F1的波形。
图4.3
4、分析图4.4所示电路的逻辑功能，写出各输出 F 的表达示，列出真值表，说明电路功能。
F0 =________ ； F1 =___________； F2 =___________； F3 =_____________，
该电路是__________________。
图4.4
表4.4
| S | A1 A0 | F0 F1 F2 F3 |
| 0
1 1 1 1 |
x x
0 0 0 1 1 0 1 1 |

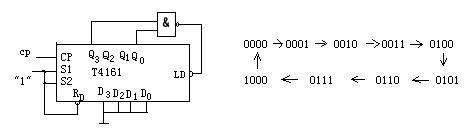

5、图4.5.1是根据图4.5.2的状态转换图用二进制计数器构成的九进制计数器，
检查电路有无错误，若有请改正。
 |
|
| 图4.5.1 | 图4.5.2 |
