第1章 计算机网络概论

1.1 计算机网络的定义与发展

1.1.1 计算机网络的定义(P1)

 计算机网络:在网络通信协议和网络操作系统等软件支持下,

由若干计算机硬件按照一定的“规则”互联起来的资源共享系统。

1.1.2 计算机网络的发展(P2)

 1. 面向终端的计算机网络

 主机:网络的中心提供共享资源,综合处理信息。

 终端:键盘和显示器,分时占用主机的资源。

 2. 计算机通信网络

 计算机通信网络:实现计算机之间通信。

 通信子网:由通信控制处理机 CCP(Communication Control Processor)

组成的传输网络。

 资源子网:由网络中的所有主机构成。

 3. 计算机互联网络

 国际标准化组织(ISO)制订世界范围内网络互联的标准

“开放系统互联基本参考模型 OSI/RM”,实现了国际化的计算机互联网络。

 ISO/OSI 七层标准模型:国际标准组织/开放式系统互连。

 International Standard Organization

 Open System Interconnection

 4. 宽带综合业务数字网 ISDN(信息高速公路)

 千兆网的传输速率可达到 1 Gbps(1024 Mbps)。

1.2 计算机网络的组成

1.2.1 计算机网络的硬件组成(P5)

 1.资源子网

 资源子网:网络数据处理,提供网络服务和网络资源。

由主机、终端、终端控制器、联网外设等部分组成。

 2.通信子网

 通信子网:网络数据传输、转发等通信处理任务。

由通信控制处理机、通信线路与信号变换设备等组成。

1.2.2 计算机网络的软件(P6)

 1.网络协议软件

 例如:TCP/IP、FTP、HTTP、IPX/SPX(国际包交换/顺序包交换)。

 TCP/IP 通信协议:传输控制协议/网际协议。

 Transmission control Protocol

 Internet Protocol

 2.网络通信软件

 实现网络中各种设备之间的通信。

 3.网络操作系统

 网络操作系统:提供网络通信和网络资源共享功能。

例如:Windows 2003 Server。

 4.网络管理软件

 网络管理软件:管理网络资源、维护网络。

 5.网络应用软件

 例如:FTP、WWW、DNS。

1.3 计算机网络的分类

1.3.1 按网络覆盖的地理范围分类(P7)

  局域网 LAN(Local Area Network)

  城域网 MAN(Metropolitan Area Network)

  广域网 WAN(Wide Area Network)

1.3.2 按网络的传输介质分类(P8)

 1.有线网:双绞线、同轴电缆、光纤。

 2.无线网:微波信道、红外线通信。

1.3.3 按网络的拓扑结构分类(P9)

 网络拓扑:Network Topology(地形)。

 星型 Star、树型 Tree、总线型 Bus、环型 Ring、网状型。

1.3.4 按网络的通信方式分类(P11)

 点对点传输网络、广播式传输网络。

1.3.5 按网络的使用目的分类

 共享资源网、数据处理网、数据传输网。

1.3.6 按网络的服务方式分类(P12)

 客户机/服务器模式 C/S(Client/Server)

 浏览器/服务器模式 B/S(Browser/Server)

 对等网(Peer to Peer)

1.4 计算机网络的功能(P12)

 数据和信息资源共享、软、硬件资源共享。



第2章 数据通信技术

2.1 数据通信和数据通信系统

2.1.1 信息、数据和信号(P15)

 信息:用数字、文字、语音、图形、图像及动画表示。

 数据:用数字、字符、符号表示。

 信号:传输中的物理量,如电压。

 模拟信号:连续变化的信号。

 数字信号:取模拟信号的某一区间内有限个离散值。

2.1.2 数据通信系统的基本组成(P17)

 1.数据终端设备 DTE(Data Terminal Equipment)

 收发数据,通信控制器:如网卡,负责连接通信线路。

 2.数据通信设备 DCE(Data Communication Equipment)

 在通信控制器和通信信道之间进行信号转换,如调制解调器。

 3.传输信道

2.1.3 通信信道的分类

 1.有线信道和无线信道

 有线信道:电话线、双绞线、同轴电缆与光纤。

 无线信道:无线电、微波、红外、卫星通信。

 2.模拟信道与数字信道

 3.专用信道与公共信道

 专用信道:连接用户设备之间的固定线路。

 公共信道:通过公共交换网的线路转接不同的用户。

2.1.4 数据通信系统的技术指标(P18)

 1. 信道带宽

 信道能传送信号的频率范围。

 2.数据传输速率

 数据传输速率:位/秒,比特率 bps(bit/s)。

 1 Mbps = 1024 Kbps

 1 Gbps = 1024 Mbps

 3.信道容量

 信道容量:单位时间内可传输的二进制数据的位数

 脉冲宽度越窄、信道带宽越宽,则信道容量越大。

 香农定理:信道带宽 W 与信道容量 C 之间的关系

   C = Wlog2(1+S/N) (bps)

 奈奎斯特定理:有限带宽无噪音信道的最大数据传输速率

   D = 2 Wlog2k (bps)

 使用二值逻辑时,k=2  信道的最大数据传输速率

   D = 2 W (bps)

 4.波特率

 波特率(baud):传输信号值每秒变化的次数,波形速率。

 Rb=1/T

 5.信道延迟

 6.误码率

 误码率 Pe:被传错的二进制码元数 Ne与所传二进制码元数 N 的比值。

  Pe = Ne/N

2.2 数据的传输

2.2.1 串/并行传输(P20)

2.2.2 数据传输的同步技术(P22)

 1.异步传输

 异步传输(Asynchronous Transmission):

 每个字符包括:起始位、7 位数据、校验位、停止位。

 字符之间的时间间隔是任意的。

 2.同步传输

 同步传输(Synchronous Transmission):

 每个数据块包括:同步字符、数据块、同步字符。

 收发双方的时钟同步。

2.2.3 信道的通信方式(P23)

 1.单工通信:单向传输信号,如电视、广播。

 2.半双工通信:交替进行的双向传送信号,如对讲机。

 3.全双工通信:同时进行的双向传送信号,如电话。

2.2.4 信号的通信方式(P24)

 1.基带传输:以矩形脉冲信号的固有频带传输。

 2.频带传输:数字信号调制在模拟信号后按某一频带进行发送和传输。

 3.宽带网:传输频带宽,

例如:1Mbps、2Mbps、宽带综合业务数字网 ISDN 千兆网(1 Gbps)

2.2.5 通信线路的连接方式

 点到点连接方式:通过一条线路连接收发端。

 多点连接方式:通过集线器或一条公共的通信线路连接多点计算机。

2.3 数据的编码和调制技术(P24)

信号编码技术(P44)

模拟数据

如电话声音

用电话线网直接传递
——————————→
模拟信号
模拟数据经信号编码后
——————————→
通过 IP 电话网关传递
数字信号

信号调制技术

数字数据

如二进制

脉冲信号

数字数据经信号调制
——————————→
通过电话拨号上网传递
模拟信号
用局域网直接传递
——————————→
数字信号

2.3.1 数字数据的数字信号传输

 1.不归零编码

 不归零编码 NRZ(Non-Return to Zero):

 逻辑“0”:负电平

 逻辑“1”:正电平

 2.曼彻斯特编码

15V .   .     .   . .     .   .   .
-15V .   .     .   . .     .   .   .
. 1 1 0 0 1 0 0 0
曼彻斯特编码时的字符波形
电平先高后低表示“0”,电平先低后高表示“1”

2.3.2 数字数据的模拟信号传输

 模拟数据调制模拟信号:调幅 AM、调频 FM、调相 PM。

 数字数据调制模拟信号:振幅键控 ASK、频移键控 ASK、移相键控 PSK。

 1.振幅键控 ASK(Amplitude Shift Keying):

 用载波信号振幅高低来表示数字信号的“0”和“1”。

 应用于调制解调器(Modem)。

 2.频移键控 ASK(Amplitude Shift Keying):

 用载波信号频率高低来表示数字信号的“0”和“1”。

 3.移相键控 PSK(Phase Shift Keying):

 用载波信号相位大小来表示数字信号的“0”和“1”。

 数字信号调幅:用数字基带信号调制高频载波信号。

2.3.3 模拟数据的数字信号传输(P28)

 脉冲码调制 PCM(Pulse Code Modulation):采样、量化、编码。

 编码:A/D 转换。

 解码:D/A 转换。

 1.采样:采样频率 f=2B  B:信道带宽。

 例如:4000 Hz 音频,采样频率 8000 次/秒。

 2.量化:把采样所得的信号幅值按转换器的量级分级取整。

 3.编码:用相应位数的二进制代码表示量化后的采样样本的量级。

 例如:4 位二进制编码可以表示 16 级的量化级。

2.4 数据交换技术

2.4.1 电路交换(P29)

 电路交换:建立电路、传输数据、电路拆除。例如:公用电话交换网。

2.4.2 存储转发交换(P30)

 1. 报文交换

 待发信息分为多个报文正文;附加收发站地址及控制信息;

终节点收到各份报文后按原来的顺序进行组合。

 2. 报文分组交换

 报文分组(包 Packet):较短的格式化信息单位。

  1)数据报交换

 分组通过通信子网的不同路径传输;

 数据报到达接收站点后需要排序重组。

  2)虚电路分组交换

 建立虚电路传输分组,报文分组不必带目的地址、源地址等辅助信息。

2.5 多路复用技术(P34)

2.5.1 频分多路复用 FDM(Frequency Division Multiplexing):

   把几个信号进行不同升频值后,在频率上并列合成新信号,

实现同一信道传输各路带宽信号。

频率提升

信道1
信道2
信道3

多路复用通道

信道1 信道2 信道3

2.5.2 时分多路复用 TDM(Time Division Multiplexing):

   按信道内传送的最大周期 Ts 为间隔,

在 Ts 内按信道带宽划分相应的时隙,轮换传输各路信号。

2.5.3 波分多路复用 WDM(Wavelength Division Multiplexing):

  将光纤有效波长划分多个波段,分别传递各路信号。

2.5.4 码分多路复用 CDMA(Code Division Multiplexing Access):

 信道频率和时间资源共享,按码型分割信道。

2.6 传输介质

2.6.1 有线传输介质(P36)

 1. 双绞线

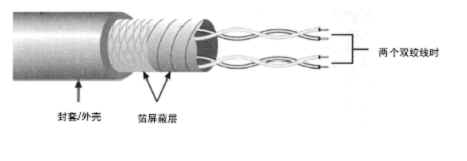

 屏蔽双绞线电缆(STP)

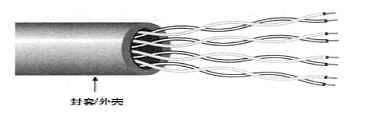

 非屏蔽双绞线电缆(UTP)

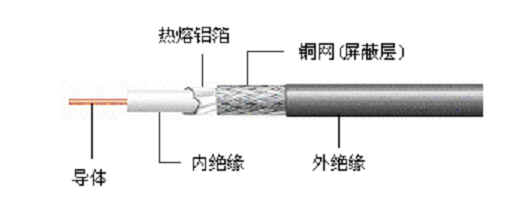

 2.同轴电缆

 宽带同轴电缆:模拟信号传输,有线电视信号传输。

 基带同轴电缆:数字信号传输,用于组建局域网。

 3.光纤

 单模光纤(SMF:Single Mode Fibre):

 单一模式传输,光纤中只能传输一个光波。

传输频带宽,传输容量大,传输距离远。

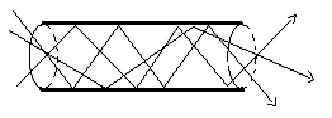

 多模光纤(MMF:Multi Mode Fibre)

 多个模式传输,光纤中同时传输多个光波。

传输频带窄,传输光源弱,传输距离近。

2.6.2 无线传输介质:微波、红外、卫星通信。

2.7 差错控制技术

2.7.2 差错的控制方法(P41)

 1.差错检测

 1)前向纠错 FEC(Forward Error Correction):

 发送端编码器将信息编成具有检错和纠错能力的码字并发送出去,

接收端译码器通过一定的运算能进行自动纠正。

 2)自动请求重发方式 ARQ(Automatic Repeat reQuest):

 用反馈信道要求发送端将有错的信息重发。

 3)混合纠错方式:

 如差错在可纠正范围内,则自动纠正;

如差错很多,超出纠正能力,则经反馈信道发送端要求重发。

 2.差错编码

 1)奇偶校验码:

 根据数据位中“1”的个数,附加位取“0”或“1”,

达到传输数据中“1”的个数统一为奇数或偶数。

 2)循环冗余校验码 CRC(Cyclic Redundancy Check):

 发送端:信息数据/约定数据……余数—校验码序列(冗余码),

发送:信息数据 + 校验码序列。

 接收端:(信息数据 + 校验码序列)/约定数据……余数为 0 时,

接收的数据正确。
