平面设计
CorelDRAW
根据教材制作讲稿
2006．5．
目录
第1章 CoelDRAW 12 及其新增功能
1.1.2 色彩模式（P3）
CMYK 颜色模式：青红黄黑。
1.1.3 图像格式（P5）
CoelDRAW 的文件扩展名：.CDR
1.3.5 导入导出文件（P14）
导入文件格式：JPEG。
导出文件格式：JPEG
图像大小：70*100 像素，12%。
1.3.6 设置页面（P16）
版面—页面设置—纸张大小：自定义 111*111，A4，B5。
第2章 基本绘图工具的使用
2.1 绘制线条（P26）
工具箱—手绘工具、贝塞尔工具、艺术笔工具、度量工具。
2.1.3 使用艺术笔工具（P31）
艺术笔工具属性：预设模式、画笔模式、喷罐模式、书法模式。
2.2 编辑线条（P37）
工具箱—形状工具、刻刀、胶擦、自由变换、删除虚设线。
形状工具属性：增删节点、曲转直、直转曲、平滑。
2.3.3 绘制多边形和星形（P44）
工具栏—方格、多边形（五边形、五星形）、螺旋形。
工具栏—基本形状、箭头、星形（五星、红旗）。
2.3.5 绘制预设图形（P46）
预设图形：
工具栏—基本形状、箭头、星形。
属性工具栏—完美图形—笑脸、五星、红旗。
2.3.6 基本形状工具的应用实例（P47）
2.4.1 使用轮廓工具（P49）
工具箱—轮廓工具、颜色、线宽。
2.4.2 改变轮廓颜色（P51）
调色板色块：右击改变轮廓色，左击改变填充色。
2.4.5 将对象转换为曲线和取消群组（P54）
矩形、圆转换为曲线后可改变形状，排列—转换为曲线。
网格—排列—取消群组—独立格可转换为曲线。
2.5.1 使用标注工具（P54）
工具箱—度量工具—水平、垂直尺度工具。
第3章 颜色的设置及其使用
3.1.1 打开调色板（P60）
窗口—调色板—CMYK 调色板、RGB 调色板。
3.1.3 自定义调色板
通过选定的颜色创建调色板（P63）
窗口—调色板—通过选定的颜色创建调色板。
3.3.1 标准填充工具的使用（P68）
工具箱—填充工具—标准填充（渐变、图案、纹理、PS、无）。
3.3.2 渐变填充工具（P69）
填充方式：线性、射线、圆锥、方角。wltd828.CDR wltd828.jpg
3.3.6 底纹填充的应用实例（P78）
1.新建文件—画矩形。
2. 工具箱—填充工具—纹理—风格—水5色。
3.复制矩形。
4. 工具箱—填充工具—渐变—从深蓝，到浅蓝。
5. 用手工工具画出水底泥封闭曲线—去掉轮廓线。
6. 工具箱—填充工具—图案—位图—水底泥。
7. 工具箱—艺术笔工具—喷罐—图案样式：金鱼（卡通人下）。
8. 按鼠标拖放绘制金鱼群—排列—拆分成金鱼和路径—删除路径。
9. 选取金鱼群—属性栏—取消组合—分离出独立的金鱼和水泡。
10. 调整金鱼和水泡的位置。
3.3.8 填充开放曲线（P81）
工具—选项—文档—常规—填充开放曲线。
3.3.9 使用交互式填充工具（P82）
工具—交互式填充工具：设置各种填充、
交互式网络填充：定义网络。
第4章 对象的基本操作
工具箱—形状工具、刻刀、胶擦、自由变换、删除虚设线。
4.1.1 分割对象（P86）
工具箱—刻刀—成为一个物体、剪切时自动闭合。
地球位图加套矢量圆后可以分割。
4.2.1 对象的旋转变换（P88）
1.工具箱—形状工具—自由变换（旋转、镜像、缩放、倾斜）—
属性栏—自由旋转工具—按左键拖对象旋转。
2.单击对象轮廓线：移动、缩放对象。
再击对象轮廓线：旋转、变形对象。
4.3 对象的焊接、修剪和相交（P90）
焊接：将对象融合为一体。
修剪：源对象切除目标对象被覆盖的部分。
画重叠的圆和矩形—选择来源对象，如矩形—排列—修整—修整—
选择修剪选项，如目标对象—修剪—单击目标对象。
相交：将对象相交部分创建一个新对象。
排列—修整—焊接、修剪、相交。
4.4.2 “再制”对象（P93）
再制：将物体复制到偏离初始位置的右上角。
编辑—再制（Ctrl+D）。
4.5 变换操作对象（P93）
4.5.1 移动对象的位置 ydwz
1.复制一行对象：在页面左上角画五星并选中—
排列—变换—位置—相对位置：向右—应用到再制—复制一行五星。
2.复制多行对象：选中一行五星—群组—
排列—变换—位置—相对位置：向下—应用到再制—复制多行五星。
4.5.2 旋转对象
在页面左下角用艺术笔画线并选中—
排列—变换—旋转—角度：10度—相对中心：左—
应用到再制—旋转复制一组射线。
4.5.4 缩放和镜像对象（P95）
在页面左上角导入图像并选中—
排列—变换—镜像：水平—向右—应用到再制。
4.6 改变对象的顺序（P96）
排列—顺序—到前部、到后部、向前一位、向后一位。
4.7 对齐与分布对象（P99）
排列—对齐和分布，水平：左中右；垂直：顶、中、底。
4.8 群组、结合和拆分对象（P100）
取消全部组合：一次性解散多次群组的群组集。
结合对象：将多个对象结合为一个对象。
4.9.1 锁定对象（P102）
排列—锁定对象。
4.9.4 操作对象的应用实例—绘制台历（P103）
1.建新文件，画大、小矩形，小矩形中导入图像。
2.画表格，输入每星期对应的日期。
3.台历下方用艺术笔画蘑菇图形。
4.画台历活页连接圈，画矩形和椭圆，删除虚设线、
水平镜像、垂直镜像、设弧宽、画黑色矩形、群组、复制、粘贴。
第5章 神奇的文字
5.2.1 [文本工具]属性栏的设置（P109）
字号：72
5.2.4 文本的导入、剪切和粘贴（P113）
1.导入文本：文件—导入。
2.使用剪贴板添加文本。
5.3 编辑文本（P114）
文本—编辑文本—文字格式（F）—字符、段落、制表位、栏。
5.3.2 使文字适配路径（P119）
1.直接将文字填入路径
画曲线—文字工具—单击曲线—输入文字。
2.用鼠标将文字填入路径
用鼠标右键将文字拖到曲线上—将文字填入路径。
3.使用菜单将文字填入路径
选中文字和曲线—文本—将文字适配路径。
第6章 特殊效果与透镜
6.1 交互式效果的应用（P134）
工具箱—交互式调合工具、轮廓、变形、阴影、
封套、立体化、透明。
6.1.1 交互式调合效果
1.圆形调合成多边形
画绿色圆和红色六边形—交互式调合工具—按左键把圆拖到六边形上。
2.沿路径调和效果的应用
画曲线—交互式调合工具—
右击已调合的图形—新路径—单击曲线。
6.1.2 交互式调合工具应用实例（P136）
制作珍珠串
1.新建文件—艺术笔工具—喷罐—图案样式—泡泡。
2.泡泡分离—删除路径—泡泡取消组合—保留一个泡泡—
再制两个泡泡。
3.画椭圆—选定两个泡泡—效果—调和—步长值：20，旋转角：0。
4.选定调和后的泡泡—调和路径—新路径—单击椭圆。
5.选定“沿全路径调和”“旋转全部对象”。
6.分离珍珠串—删除路径。

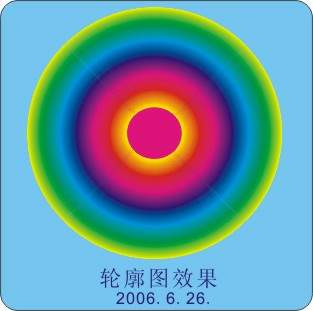

6.1.3 交互式轮廓图效果（P139）
1.新建文件—页面设置—纸张大小：自定义 111*111—画图纸边界。
2.画红色圆黄色框—交互式轮廓图工具—按左键把圆轮廓向外拖。
交互式轮廓图工具属性：
向外、轮廓图步长值，如999；
轮廓图偏移量，如，0.038；
顺时针的轮廓图颜色；
轮廓色，如黄色；
填充色，如天蓝色。
3.导出 JPEG 文件：111*111 点。
6.1.4 交互式变形效果
1.推拉变形效果（P140）
画红色六边形—交互式变形工具—属性栏—推拉变形—
左键按六边形中心出现小矩形符号，
向左推拉变形成花朵，
画五角星—移推拉中心到边线上—左推拉变形成蝴蝶。
拖动中心的小菱形符号改变花朵的中心。
2.拉链变形效果（P141）
画粉红色六边形—交互式变形工具—属性栏—拉链变形—
按左键把六边形轮廓向外拖拉成拉链变形效果。
3.扭曲变形效果
画粉红色六边形—交互式变形工具—属性栏—扭曲变形—
按左键把六边形顶点旋转两周得到扭曲变形效果。
画五角星—左键对五角星中心按住右移后旋转180度—
扭曲变形成星形扭曲。
6.1.4 交互式变形工具的应用实例（P141）
1.设水滴背景，画绿色圆，粉红色六边形。
3.导入相片。
4.画天蓝色圆角矩形，输入网络标志。
5.删除绿色圆、变形多边形、天蓝色圆角矩形的边框线。
6.1.7 交互式立体化效果（P145）
制作立体化矩形：
1.在页面上画矩形。
2.交互式立体化工具—左键按矩形水平拖动改变深度。
3.选择立体化类型，立体化深度；
4.属性栏—斜角修饰边—使用斜角修饰边，
斜角深度，如 6 mm，斜角角度，如 45 度。
5.颜色：使用递减颜色，如从浅棕色到深棕色。
6.2.10 放大透镜（P157）
放大透镜：导入图像—画圆并选定—效果—透镜—
透镜类型：放大—数量：0.1—100。
6.3.1 创建图框精确剪裁的方法（P159）
画圆形—选中导入的位图—效果—图框精确剪裁—放置在容器中—
单击圆形。
6.3.3 图框精确剪裁的应用实例（P161）
1.画帽子—选中导入的位图，如虎头—
效果—图框精确剪裁—放置在容器中—单击帽子。
2.效果—图框精确剪裁—编辑内容—调整虎头大小和方向。
3.效果—图框精确剪裁—完成编辑。
6.5.1 复制效果（P164）
画星形、创建立体化效果图—选星形—效果—
复制效果—立体化自—单击立体化效果图。
第7章 位图处理技巧（一）
7.1 将矢量图转换位图（P168）
选中矢量图，如 wltd828.CDR —位图—转换为位图。
7.1.2 剪裁位图（P169）
工具箱—形状工具—单击位图，如清真寺—
拖动节点改变位图的形状—位图—剪裁位图。
7.2 重新取样（P171）
选中位图，如客厅—位图—重新取样—图像大小 ……。
7.3.2 灰度模式（P173）
选中位图，如清真寺—位图—模式—灰度（8位值：0—255）。
7.8 创建位图三维效果（P181）
选中位图—位图—三维效果：柱面、卷页、挤远/挤近、球面。
第8章 位图处理技巧（二）
8.1.6 放射式模糊效果（P203）
选中位图，如客厅—位图—模糊—放射式模糊。
8.2 颜色变换效果（P205）
选中位图，如清真寺—位图—颜色变换：梦幻色调、曝光。
8.3 轮廓图效果（P208）
8.4 创造性效果（P210）
选中位图，如清真寺—位图—

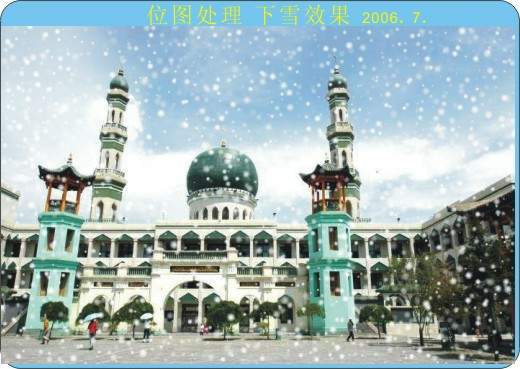

创造性工具：框架、玻璃块、虚光、天气（下雪效果、雨、雾）。
8.5 扭曲效果（P219）
第9章 综合应用实例
绘制水底世界
1.新建文件—画矩形—填充工具—纹理填充—风格—漩涡—浅蓝到白。
2.工具箱—艺术笔工具—喷罐—图案样式：金鱼（卡通人下）。
