广播电视大学2001年下半年期末考试
《计算机辅助设计》
AutoCAD 2000
上机考试考试时间2001年12月

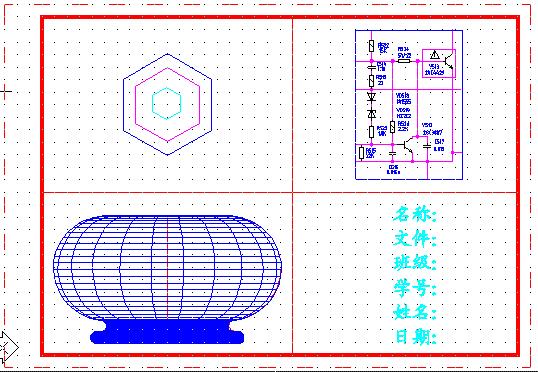

1.绘图要求
图纸：A3（420*297）
图纸边框：外框虚线线宽1，内框实线线宽3
标题栏：图纸名称、文件名、班级、学号、姓名
线型：实线、虚线
线宽：1、3
颜色：红、绿、天蓝、黄
图层：元件层（黄色）、连线层（绿色）、
文字层（红色）、边框层（天蓝色）
图块：电阻R、电容C、二极管D、三极管T
2.绘制电路图
开关电源电路图
3.绘制立体图
立柱：六棱柱红、绿、黄三层三种颜色。
旋转曲面：金鱼缸
