计算机辅助设计

AutoCAD 2000

上机考试复习

1.绘图要求

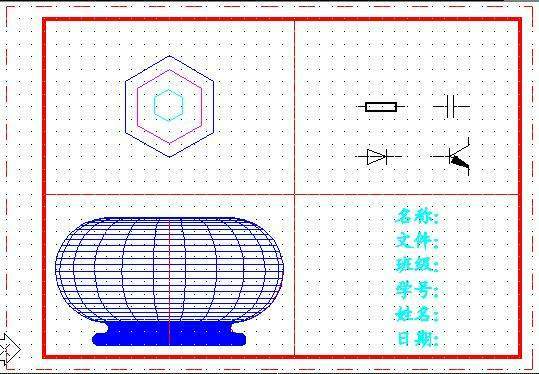

  图纸：A3（420*297）

  图纸边框：外框虚线线宽1，内框实线线宽3

  标题栏：图纸名称、文件名、班级、学号、姓名

  线型：实线、虚线

  线宽：1、3

  颜色：红、绿、天蓝、黄

    图层：元件层（黄色）、连线层（绿色）、

            文字层（红色）、边框层（天蓝色）

   图块：电阻R、电容C、二极管D、三极管D

2.绘制电路图

   计算机CPU—MEMORY链接逻辑图

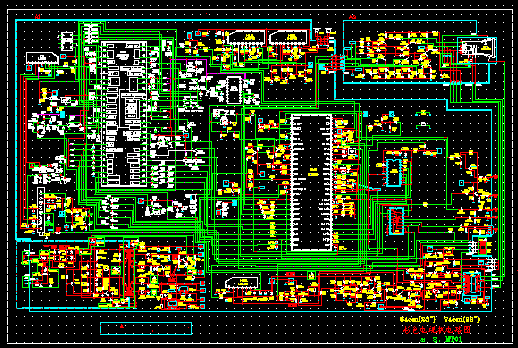

  计算机或电视机开关电源电路图

3.绘制立体图

  立柱：圆柱、方柱、六棱柱、八棱柱，红、绿、黄三层三种颜色。

  旋转曲面：水桶、水缸、花瓶、金鱼缸
