计算机辅助设计

AutoCAD 2000

上机考试复习

1.绘图要求

  图纸：使用缺省设置创建A3(420*297)图纸，

           或使用AutoCAD2000图纸样板创建(GB A3 420*315)图纸。

  图纸边框：外框虚线线宽1，内框实线线宽3。

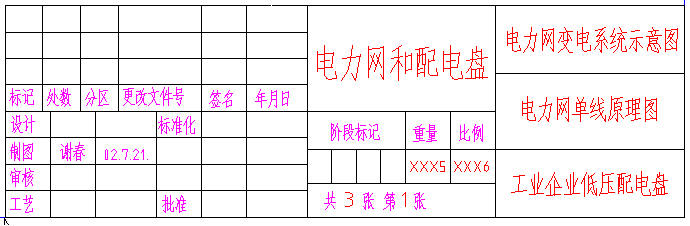

  标题栏：图纸名称、文件名、单位、姓名。

  线型：实线、虚线。

  线宽：1、3。

  颜色：红、绿、天蓝、黄

  图层：器件层（蓝色）、连线层（绿色）、

            文字层（红色）、边框层（天蓝色）

  图块：发电机(fdj)、升降压变电设备(sjybd)、

       升降压变电站(bdz)、电表(A V W Hz COSØ)。

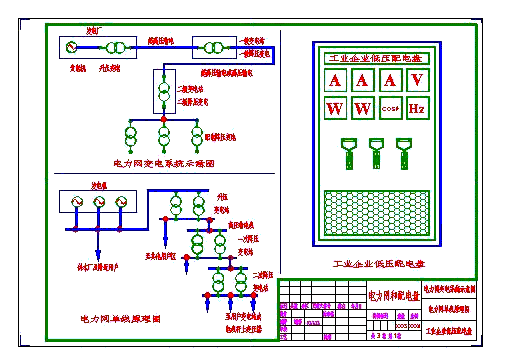

2.绘制电路示意图

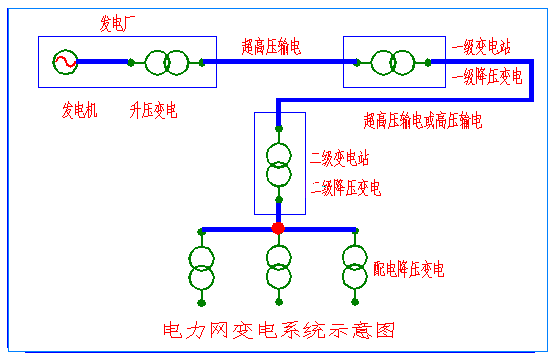

电力网变电系统示意图

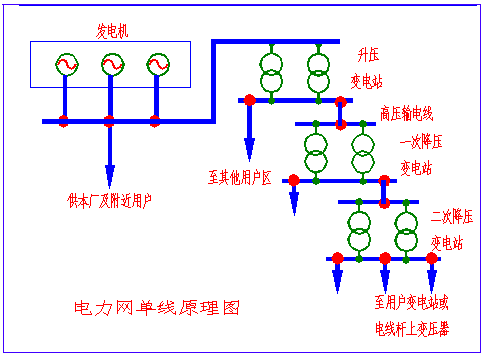

电力网变电单线原理图

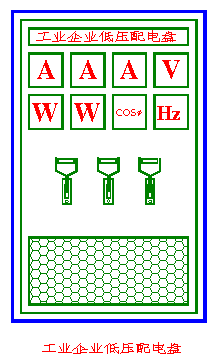

  工业企业低压配电盘

包括电流表、电压表、有功电度表、无功电度表、功率因素表、频率表、刀开关

(电表内的英文字体用Romantic并加粗)

  发电机控制屏外形图（包括电流表、电压表、有功电度表、

  无功电度表、功率因素表、频率表、刀开头、自动空气断路器、

  电压换相开关、发电机并车开关）。

3.绘制机械零件图

  绘制阶梯轴并标注尺寸（P389），

  绘制C型拉杆并标注尺寸（P417）。
