Win C 图形程序设计1

Windows C

图形程序设计

一、利用典型的"Hello World!"应用程序新建项目

二、修改"Hello World!"应用程序

三、用点、线、矩形、椭圆、椭圆弧函数绘制图形和窗口管理

四、修改资源文件 WCTCS.rc

五、修改资源头文件 resorce.h

六、程序源代码 *.cpp、程序可执行文件 *.exe 和程序运行结果图形 *.gif 文件清单

正文

《Windows C 图形程序设计》用于开发 Windows 应用程序的图形。

一、利用典型的"Hello World!"应用程序新建项目

文件—新建—项目(Project)—Win32 应用—

项目名：如，WCTCS（Windows C 图形程序设计）；

位置：如，F:/WCTCS；

创建新的工作台(Workspace)；

平台(Platforms)：Win32

Win32应用—选用典型的"Hello World!"应用程序。

二、修改"Hello World!"应用程序

新项目窗口—文件视图(File View)—展开 WCTCS File—双击 WCTCS.CPP。

1.增加绘图所需要包函的数学函数头文件。

#include <math.h>

2.注册窗口类，填写窗口属性 RegisterClass

设置工作区背景颜色（画刷）

+2 +1 +0 -1 -2 -3
黑白浅灰灰蓝浅蓝

wcex.hbrBackground = (HBRUSH)(COLOR_WINDOW-3);

3.创建窗口 CreateWindow

hWnd = CreateWindow(
szWindowClass,

// 修改窗口标题栏
"Visual C++ 6.0 Windows C 图形程序设计 fsxss",

WS_OVERLAPPEDWINDOW,
CW_USEDEFAULT, 0,
CW_USEDEFAULT, 0,
NULL, NULL, hInstance, NULL);

4.窗口过程函数 WndProc，接收和处理消息

设置画笔

    HDC hdc;
    static int fnPenStyle=PS_SOLID; //画笔风格：实线
    static int nPenWidth=2; //画笔宽度：
    static COLORREF crPenColor= RGB(255,255,0); //画笔颜色：
    static COLORREF crBrushColor=0; //画刷颜色：
    HPEN hPen;

5.修改标识符

光标资源、菜单控件IDC_WCTCS、图标资源IDI_WCTCS、字符串IDS_WCTCS

三、用点、线、矩形、椭圆、椭圆弧函数绘制图形和窗口管理

1.用点函数黄绿青色水平垂直扫描刷新全屏
   水平垂直黄绿青色扫描刷新全屏
   for(y=y0-300;y<y0+300;y++)
   {
   for(x=x0-400;x<x0+400;x++)
   {
   SetPixel(hdc,int(x),int(y),RGB(255,200,0));
   }
   }

1.1 输出窗口标题 DrawText“Visual C++ 6.0 Windows C 图形程序设计 fsxss”
   RECT rt;
   GetClientRect(hWnd, &rt);
   DrawText(hdc, szWCTCS, strlen(szWCTCS), &rt, DT_CENTER);

2. 绘制矩形和圆形
   矩形紫色边框线
   hPen=CreatePen(fnPenStyle,nPenWidth,crPenColor);
   SelectObject(hdc,hPen);
   Rectangle(hdc,int(x0-395),int(y0-245),int(x0+395),int(y0+245));

   四边小圆框
   for(x=x0-370;x<x0+360;x+=15)
   {
   y=y0-220;
   Ellipse(hdc,int(x),int(y),int(x+20),int(y+20));
   }

   中心圆形
   for(x=x0-300;x<x0+300;x+=200)
   {
   y=y0-100;
   Ellipse(hdc,int(x),int(y),int(x+200),int(y+200));
   }

2.1 绘制水平和垂直轴线
   for(y=y0-220;y<y0+220;y+=0.01)
   {
   for(x=x0;x<x0+2;x++)
   {
   SetPixel(hdc,int(x),int(y),RGB(0,255,0));
   }
   }

2.2 水平青色扫描刷新窗口（保留部分小圆边框）
   for(y=y0-214.0;y<y0+214.0;y++)
   {
   for(x=x0-362.0;x<x0+362.0;x++)
   {
   SetPixel(hdc,int(x),int(y),RGB(0,150,150));
   }
   }

3. 用点函数在矩形的白底上绘制红绿蓝边框线
   for(x=x0-390.0;x<x0+390.0;x+=0.01)
   {
   for(y=y0-240.0;y<y0-238.0;y++)
   {
   SetPixel(hdc,int(x),int(y),RGB(255,0,0));
   }
   }

4. 绘制圆形和圆弧
椭圆形
Ellipse(hdc,int(x0-360),int(y0-210),int(x0+360),int(y0+210));

   水平排放两圆
   for(x=x0-325;x<x0+320.0;x+=328)
   {
   Ellipse(hdc,int(x),int(y0-162),int(x+324),int(y0+162));
   }

圆弧曲线
   hPen=CreatePen(fnPenStyle,nPenWidth,crPenColor);
   SelectObject(hdc,hPen);
   for(x=x0-323;x<x0+320.0;x+=329)
   {
   Arc(hdc,int(x),int(y0-ym),int(x+160.0),int(y0+ym),
   int(x+160.0),int(y0),int(x),int(y0));
   Arc(hdc,int(x+160.0),int(y0-ym),int(x+320.0),int(y0+ym),
   int(x+160.0),int(y0),int(x+320.0),int(y0));
   }

4.1 绘制水平和垂直轴线

4.2 垂直黄色扫描刷新窗口

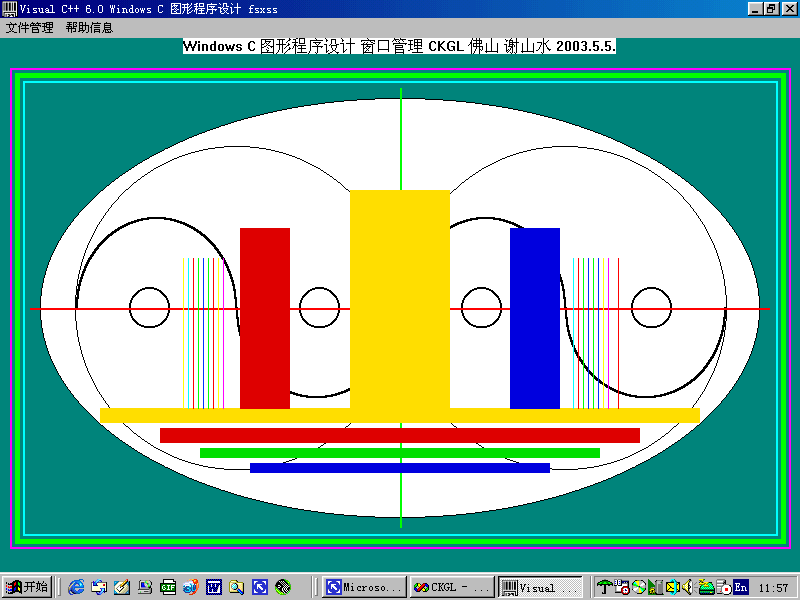

5. 用椭圆弧函数绘制正弦波
   hPen=CreatePen(fnPenStyle,nPenWidth,crPenColor);
   SelectObject(hdc,hPen);
   for(ym=90.0;ym<=180.0;ym+=30.0)
   {
   for(x=x0-314.0;x<x0+314.0;x+=314.0)
   {
   Arc(hdc,int(x),int(y0-ym),int(x+157.0),int(y0+ym),
   int(x+157.0),int(y0),int(x),int(y0));
   Arc(hdc,int(x+157),int(y0-ym),int(x+314.0),int(y0+ym),
   int(x+157),int(y0),int(x+314.0),int(y0));
   }
   }

5.1 绘制水平和垂直轴线

5.2 水平青色扫描刷新大窗口（保留标题）

5.3 绘制紫绿青边框线

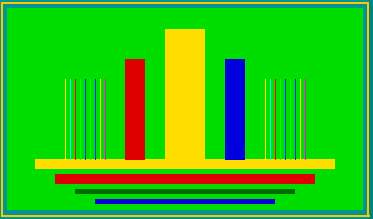

6. 用点函数绘制水平线和直方图
   for(x=x0-314.0;x<x0+314.0;x+=0.1)
   {
   for(y=y0+100.0;y<y0+115.0;y++)
   {
   SetPixel(hdc,int(x),int(y),RGB(0,255,0));
   }
   }
   for(y=y0+100;y>y0-118;y-=0.1)
   {
   for(x=x0-50;x<x0+50;x++)
   {
   SetPixel(hdc,int(x),int(y),RGB(255,255,0));
   }
   }

6.1 垂直黄色扫描刷新窗口

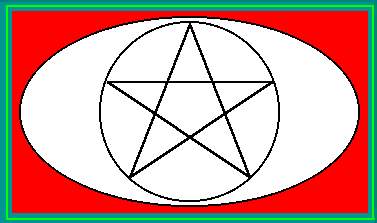

7. 用直线函数绘制五角星
   MoveToEx(hdc,int(x0),int(y0-200),NULL); // 起点第1个角点
   LineTo(hdc,int(x0+120),int(y0+160));     // 画至第3个角点
   LineTo(hdc,int(x0-190),int(y0-60));      // 画至第5个角点
   LineTo(hdc,int(x0+190),int(y0-60));      // 画至第2个角点
   LineTo(hdc,int(x0-120),int(y0+160));     // 画至第4个角点
   LineTo(hdc,int(x0),int(y0-200));         // 画至第1个角点

7.1 保留紫绿青边框，水平青色扫描刷新窗口

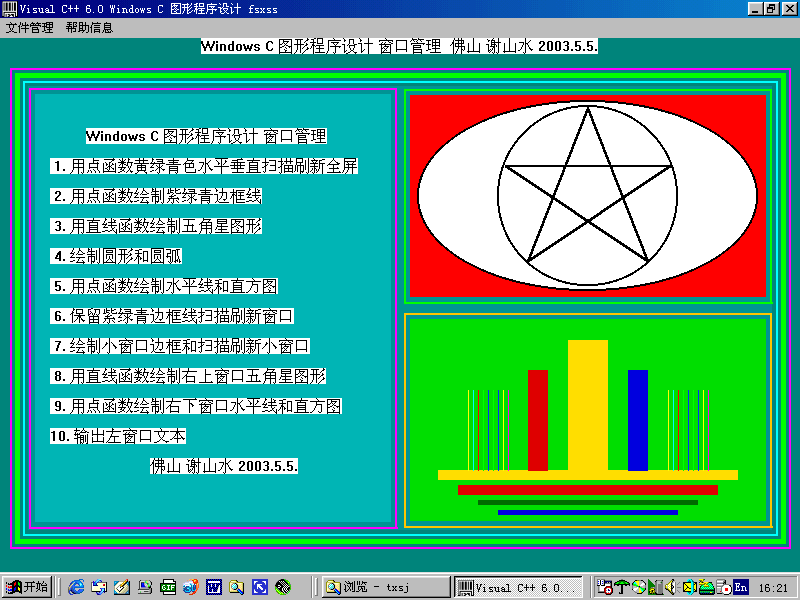

8. 绘制小窗口边框和扫描刷新小窗口

8.1 绘制左窗口边框和扫描刷新窗口
   for(x=x01-184;x<x01+184;x+=0.01)
   {
   for(y=y0-220;y<y0-218;y++)
   {
   SetPixel(hdc,int(x),int(y),RGB(255,0,255));
   }
   }

   for(y=y0-214;y<y0+214;y+=0.3)
   {
   for(x=x01-178;x<x01+178;x++)
   {
   SetPixel(hdc,int(x),int(y),RGB(0,180,180));
   }
   }

8.2 绘制右上窗口边框和扫描刷新窗口
   for(x=x02-184;x<x02+184;x+=0.01)
   {
   for(y=y01-107;y<y01-105;y++)
   {
   SetPixel(hdc,int(x),int(y),RGB(0,255,0));
   }
   }

   for(x=x02-178;x<x02+178;x+=0.2)
   {
   for(y=y01-101;y<y01+101;y++)
   {
   SetPixel(hdc,int(x),int(y),RGB(255,0,0));
   }
   }

8.3 绘制右下窗口边框和扫描刷新窗口

9. 绘制右上窗口五角星和右下窗口水平线直方图

9.1 用直线函数绘制右上窗口五角星图形

9.2 用点函数绘制右下窗口水平线和直方图

10.输出左窗口文本 DrawText
TextOut(hdc, 86,int(y0-180), "Windows C 图形程序设计窗口管理",31);
TextOut(hdc, 50,int(y0-150), " 1. 用点函数黄绿青色水平垂直扫描刷新全屏",40);
TextOut(hdc, 50,int(y0-120), " 2. 用点函数绘制紫绿青边框线",28);
TextOut(hdc, 50,int(y0-90), " 3. 用直线函数绘制五角星图形",28);
TextOut(hdc, 50,int(y0-60), " 4. 绘制圆形和圆弧",18);
TextOut(hdc, 50,int(y0-30), " 5. 用点函数绘制水平线和直方图",30);
TextOut(hdc, 50,int(y0), " 6. 保留紫绿青边框线扫描刷新窗口",32);
TextOut(hdc, 50,int(y0+30), " 7. 绘制小窗口边框和扫描刷新小窗口",34);
TextOut(hdc, 50,int(y0+60), " 8. 用直线函数绘制右上窗口五角星图形",36);
TextOut(hdc, 50,int(y0+90), " 9. 用点函数绘制右下窗口水平线和直方图",38);
TextOut(hdc, 50,int(y0+120), "10. 输出左窗口文本",18);
TextOut(hdc,150,int(y0+150), "佛山谢山水 2003.5.5.",21);

Windows C 图形程序设计

1. 用点函数黄绿青色水平垂直扫描刷新全屏
2. 绘制矩形和圆形
3. 用点函数在矩形的白底上绘制红绿蓝边框线
4. 绘制圆形和圆弧
5. 用椭圆弧函数绘制正弦波
6. 用点函数绘制水平线和直方图
7. 用直线函数绘制五角星
8. 绘制小窗口边框和扫描刷新小窗口
9. 绘制右上窗口五角星和右下窗口水平线直方图
10.输出左窗口文本

佛山谢山水 2003.5.5.

Windows C 图形程序设计窗口管理

1. 用点函数黄绿青色水平垂直扫描刷新全屏
2. 用点函数绘制紫绿青边框线
3. 用直线函数绘制五角星图形
4. 绘制圆形和圆弧
5. 用点函数绘制水平线和直方图
6. 保留紫绿青边框线扫描刷新窗口
7. 绘制小窗口边框和扫描刷新小窗口
8. 用直线函数绘制右上窗口五角星图形
9. 用点函数绘制右下窗口水平线和直方图
10. 输出左窗口文本

佛山谢山水 2003.5.5.

四、修改资源文件 WCTCS.rc

工作台—资源视图(Resources View)—WCTCS.rc的资源列表或资源文本。

1.对话框Dialog

标识符 ID：IDD_ABOUTBOX

Windows C 图形程序设计 WCTCS

2.菜单 Menu

标识符 ID：IDC_WCTCS

文件管理—退出 Windows C 图形程序

3.字符串表 String Table

标识符 ID：IDS_WCTCS

工作区标题：Windows C 图形程序设计 WCTCS 佛山谢山水 2003.5.5.
