<<计算机组成原理>>

教学用图演示技术说明书



广播电视大学

计算机应用专业  99计算机(1)班

毕业设计

指导教师:谢 春

图形绘制:_____

2002.2.22.







广播电视大学(计算机应用)专业毕业设计任务书

填表日期:2002年2月2日     填表人:谢 春

<<计算机组成原理>>教学用图演示

1.掌握<<计算机组成原理>>存储器与中央处理器的接线,CPU取指令和执行指令的信号流,

   8088CPU的内部结构。

2.掌握<<Auto CAD2000软件使用>>绘图工具软件的使用。绘制图形、结构复制、 编辑修改、

  显示图形、设置参数等操作。

3.学习<<计算机图形技术原理及其应用>>掌握图形显示器、图形输入输出设备的使用,

   掌握图形生成和变换技术、交互式绘图技术。

1.绘制存储器与中央处理器的接线图。包括地址总线(ROM在低端RAM在高端、RAM字扩展)、

   数据总线(RAM位扩展)、控制总线。

2.绘制CPU出取指令和执行指令的信号流程图,

  包括:清零(CLA)、操作数相加(ADD)、存储和数(STA)、转移地址(JMP)。

3.绘制8088CPU的内部结构图。包括:算术逻辑单元(ALU)、数据寄 存器(AX BX CX DX)、

  指针寄存器(SP BP)、变址寄存器(SI DI)、控制寄存器(IP)、段寄存器(CS DS SS ES)。

4.编写课题设计报告,附接线图、信号流程图、结构图。

1.学习<<计算机图形技术原理及应用>>,掌握图形生成和变换技术、交互式绘图技术。

2.学习<<Auto CAD2000计算机辅助设计>>绘图工具软件的使用,

   绘制接线图、绘制信号流程图、绘制结构图。并转换成JPG格式文件,再插入网页中。

3.编写教学用图演示的设计报告,打印出各种图形。

1.<<计算机组成原理>>

2.<<Auto CAD2000软件使用>>

3.<<计算机图形技术原理及应用>>



广播电视大学

计算机应用专业 99计机(1)班毕业设计

<<计算机组成原理>>

教学用图演示技术说明书

一、系统主要功能:

    使用计算机浏览器IE浏览和投影播放<<计算机组成原理>>教学用图。

二、应用软件:

   AutoCAD 2000 for Windows 98

三、系统运行环境:

    硬件:主机586,显示器EGA、VGA.

    软件:操作系统 Windows 98

四、系统开发背景、需求和意义

    计算机与信息处理技术是当今世界发展最快和应用最广泛的领域。以计算机为核心的电子信息技术飞速发展,一场信息革命正在从各方面改变计算机教学内容陈旧、教学和考核手段的落后面貌,具有十分重要而深远的意义。

    过去的落后的教学手段,使用黑板、挂图、粉笔、园规、三角板和丁字尺的方法已经渐渐被先进的现代化教学手段所取代。目前已经开始采用网上教学、多媒体CAI光盘和测试练习磁盘,在示范操作后提供交互式环境供学员练习、系统自动跟踪操作过程并进行实时评价;还采用播放教学VCD。由于计算机教学手段现代化的需要,《计算机组成原理》教学用图的演示也很有必要采用软件(例如用Auto CAD 2000)去制作计算机组成原理图,使用计算机浏览器IE浏览和投影播放<<计算机组成原理>>教学用图。

五、教学用图演示清单

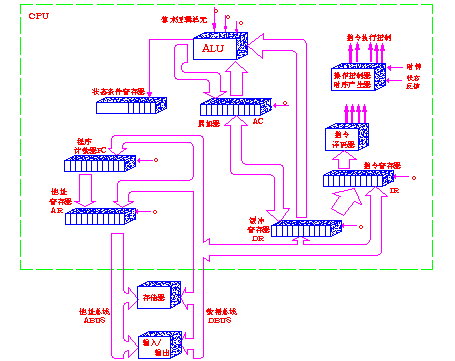

 1.CPU主要组成部分逻辑结构图、CPU与MEMORY(ROM、RAM)的连接逻辑图

 * CPU主要组成部分逻辑结构图

  *  CPU与MEMORY(ROM、RAM)的连接逻辑图

   中央处理器与存储器的接线图。包括

   地址总线(ROM在低端、RAM在高端、RAM字扩展)、 数据总线(RAM位扩展)、 控制总线。

 2.非访内指令 清零(CLA)

   CPU出取指令和执行指令的信号流程图

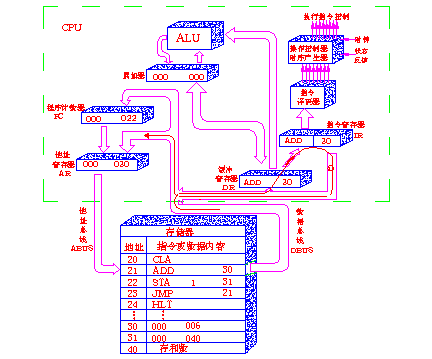

 3.直接访内指令 操作数相加(ADD)

   送操作数地址的信号流程图

   取操作数并执行加法操作的信号流程图

 4.间接访内指令 存储和数(STA I)

   取出操作数地址的信号流程图

   存和数的信号流程图



 5.程序控制指令 转移地址(JMP)

   CPU出取指令和执行指令的信号流程图



 6.用方框图语言表示机器指令周期

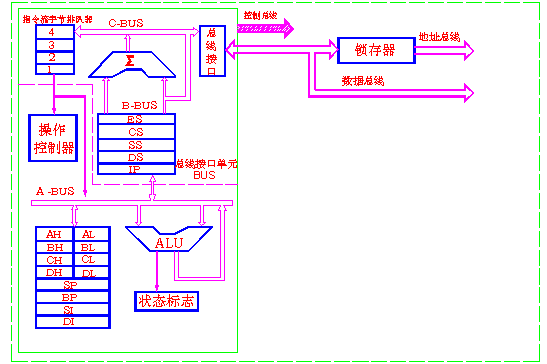

 7.8088CPU的内部结构图

   包括:算术逻辑单元(ALU)、数据寄存器(AX BX CX DX )、 指针寄存器(SP BP)、

   变址寄存器(SI DI)、控制寄存器(IP)、 段寄存器( CS DS SS ES).



六、CPU与MEMORY(ROM、RAM)的连接逻辑图的原理简介

   中央处理器与存储器的接线图。

   包括地址总线(ROM在低端、RAM在高端、RAM字扩展)、

   数据总线(RAM位扩展)、控制总线。

   地址总线:

     MEMORY     0~64kB   A0~A15   2^16=64kB

     ROM在低端  0~8kB    A0~A12   2^13=8kB

     RAM在高端  8kB~32kB A0~A12   2^13=8kB

     8kB×8位芯片3片,采用片选进行字扩展

     62kB~64kB A0~A10 2^11=2kB

     2kB×8位芯片1片,采用片选进行字扩展

   其中:32kB~62kB地址未接RAM 芯片,3线8线译码器74L138用于片选,由高位的地址线A15、A14、A13控制74L138译码器输出端进行RAM的选片。高端最后2kB地址空间可作系统程序工作区,增加与非门控制高端2kB的RAM地址。

   数据总线:

     D0~D7 D8~D15 8kB×8位芯片2片并连,使RAM位扩展到16位 。

   控制总线:

     与内存有关的有

     MREQ 允许访问内存,低电平有效;

     R / W 读写控制,高电平为读命令,低电平为写命令。
