《电视原理》试题 B

课程代码：7067

一、填空题（每空1分，共10分）
1、彩色三要素为____、____、____。
2、PAL制色同步信号的作用是①____；②____。
3、在彩电亮度通道中，必须对亮度信号延迟____μs来实现图象的彩色与黑白轮廓重合。
4、当前世界上三种兼容彩色电视制式是：____制、____制、____制。
5、我国广播电视采用色副载波频率为____MHz。

二、名词解释（每小题1分，共6分）
1、色温
2、NTSC制
3、ACK
4、PF·AGC
5、ABL
6、频谱交错

三、判断题（正确的打“√”，错误的打“×”。每小题1分，共10分）
1、现行广播电视多采用隔行扫描方式，它要求每帧行数必须为奇数。（）
2、电视接收机重现图象，不必重现客观景物的实际亮度，
只要保持重现图象的对比度与客观景物相等就可以了。（）
3、彩色全电视信号包括：
亮度信号、色度信号、色同步信号、行场同步信号、行场消隐信号以及伴音信号。（）
4、如果一台电视机图象上下翻滚，说明是场不同步的故障，
可以肯定是由于场同步信号丢失引起的。（）
5、PAL制彩电色度信号F是红、蓝两色度分量的代数和，即F=Fu±Fv。（）
6、彩电中延时解调器就是梳状滤波器，其功能是将色度信号分离成两色度分量Fu、Fv。（）
7、自会聚彩色显像管之所以称“自会聚”，主要是指它能够自动进行静会聚。（）
8、所谓兼容，是指彩色电视机能接收黑白电视信号，收看黑白电视节目。（）
9、PAL制色同步信号的作用是传送发送端基准副载波的频率与相位信息，保证彩色同步。（）
10、变容二极管工作时，其结电容会随着加在它两端的正向电压的大小而改变，
从而可用在电视机频道调谐中。（）

四、单项选择题（在每小题列出的四个选项中只有一个选项是符合题目要求的，
请将正确选项前的字母填在题后的括号内。每小题1分，共10分）
1、PAL制载波的选择原则是（）。
A、1/4行频间置
B、1/4行频间置+25Hz
C、1/2行频间置
D、1/2行频间置+25Hz
2、我国广播电视发送系统对图象信号采用的调制方式是（）
 A、双边带调幅
B、单边带调幅
C、残留边带调幅
D、调频
3、下述关于PAL制的缺点，哪一个是错误的（）。
 A、相位失真易引起色调畸变
B、处理信号比NTSC制复杂
 C、彩色清晰度比NTSC制低
 D、存在爬行现象
4、彩色电视机中AFC电路的作用是（）。
 A、保证视频输出信号幅度稳定
B、进行自动消磁，保证良好的色纯度
C、自动限制电子束流，控制显像管亮度
D、确保高频调谐器输出38MHz中频信号
5、正交平衡调幅的已调色度信号是个既调幅又调相的波形，其相角反映了彩色的（）。
 A、色调
B、色饱和度
C、色度
D、亮度6、标准彩条信号是从左到右按（）顺序排列的八条等宽彩条。
 A、白、黄、青、绿、品、红、蓝、黑
B、黑、蓝、红、品、绿、青、黄、白
C、白、橙、青、绿、品、红、蓝、黑
D、白、黄、灰、绿、品、红、蓝、黑
7、一台彩电出现三无现象，即无光栅、无伴音、无图象，则故障部位是（）。
 A、场扫描电路
B、行扫描电路
C、开关电源电路
D、行扫描或开关电源电路
8、彩电色度通道中色度信号与色同步信号的分离采用的是（）方式。
 A、幅度分离
B、时间分离
C、相位分离
D、频率分离
9、彩电中行输出变压器的作用是（）。
 A、为显像管提供工作电压
B、为小信号供电电路提供直流电压
C、为ABL电路、行AFC电路提供控制信号
 D、A和B和C
10、彩电高频头（高频调谐器）的输出信号是（）。
 A、高频图像信号与伴音信号
B、中频图像信号与第一伴音中频信号
C、中频图像信号与第二伴音中频信号
D、视频图像信号与音频信号

五、配对题（根据原理，找出方框图中ABCDE所对应的部件。每小题2分，共10分）

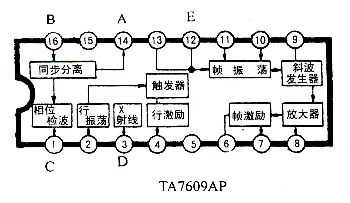

电视接收机扫描集成芯片TA7609AP内部方框图如下所示。
根据图中A-E的引脚作用，分别指出下列信号的对应关系。

①FBAS信号输入 A——（）
②复合同步信号输入 B——（）
③场同步信号输入 C——（）
④行逆程脉冲积分波形输入 D——（）
⑤过压保护输入 E——（）

六、简答题（每小题5分，共25分）
1、当今世界上兼容彩色电视制式有哪几种？它们的主要区别是什么？
2、彩电电子调谐器也称为高频头，试问：
（1）它是利用何种器件进行频道调谐的？
（2）它是利用何种器件进行波段切换的？
3、简述三基色原理，并说明其重要意义。
4、如果电视屏幕显示的画面如下图所示，试画出中间相邻两行（黑—白，灰—白）的
负极性电视信号的波形（包括行逆程），并标明对应的时间宽度。

5、根据电视机基本组成原理，判断下列故障可能出现在哪一部分？
（1）有光栅，无图象，无伴音；
（2）有光栅，有图象，无伴音；
（3）有伴音，荧光屏上只有一条水平亮线；
（4）图象水平方向不同步；
（5）图象水平和垂直方向都不同步。

七、分析题（共29分）

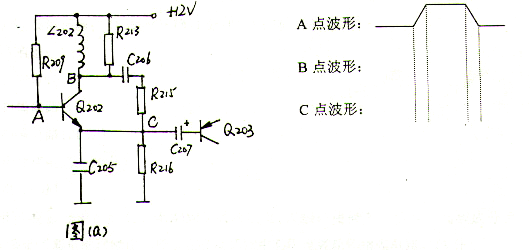

1、图(a)是一轮廓增强电路，试回答：（9分）
（1）彩电亮度通道中为什么要设置轮廓增强电路？
（2）简述其工作原理。
（3）已知A点的信号波形如下图示，试画出B、C两点的信号波形。

2、（1）试画出彩电解码电路同步解调器原理方框图，指出“同步”是指何意？
（2）用表达式说明同步解调器原理，即将F信号解调成色差信号B-Y（要求写推导过程）。（8分）
3、若摄象机摄取的是图(a)所示的图象。（12分）

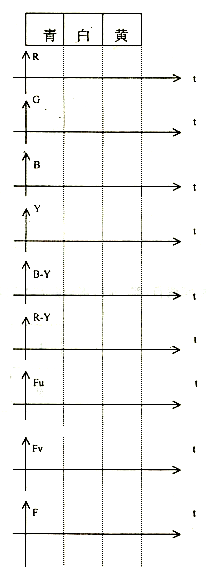

（1）画出此时相应的R、G、B、Y、B-Y、R-Y、Fu、Fv、F信号的电压波形，并标明其幅度值。
（要求写出亮度方程。色差信号不考虑压缩，即：U=B-Y，V=R-Y）

（2）若某一台彩色电视机接收上述正常彩色信号后，
荧光屏上呈现的图象及色彩如图(b)所示，问出现了什么故障？
