清华大学 深圳研究生院 能源电工实验室

仪器设备操作提示

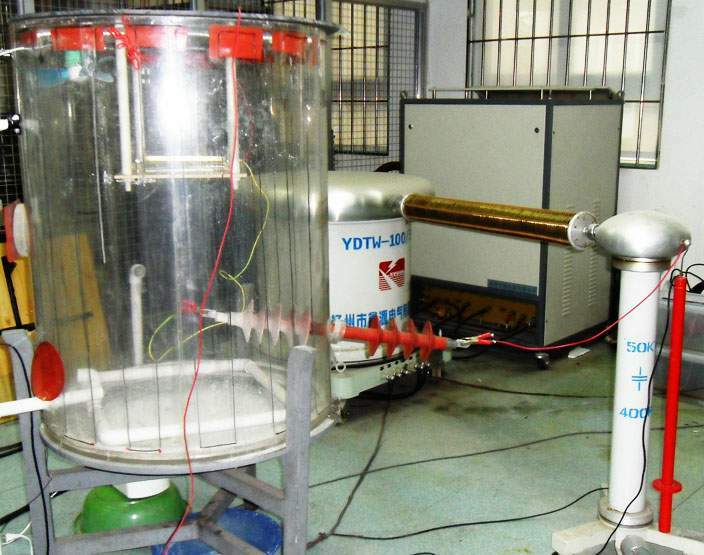

无局放交流实验平台

朱正一编写  谢老师校核、插图

2012-05-15

产地：扬州
型号：YDTW-100/50
额定容量：100kVA
电压变换：220V/50kV
使用要点：
1.该电源已连接隔离变压器，消除公共电源对其产生的传导干扰。
2.如果试验样品有击穿可能，请慎用此电源。
3.该电源的分压器分压比为1500:1。
4.电源配套仪器：分压器，保护水阻（约30kΩ）。
5.当电源使用电压达到60kV及以上，请注意连接导线的电晕现象。
6.由于控制台继电器故障，断电按钮按下后会发出异常响动，请立刻关闭电源即可。
7.实验结束，断开总电源开关，并保证接地杆和变压器电压输出口的接触状态。

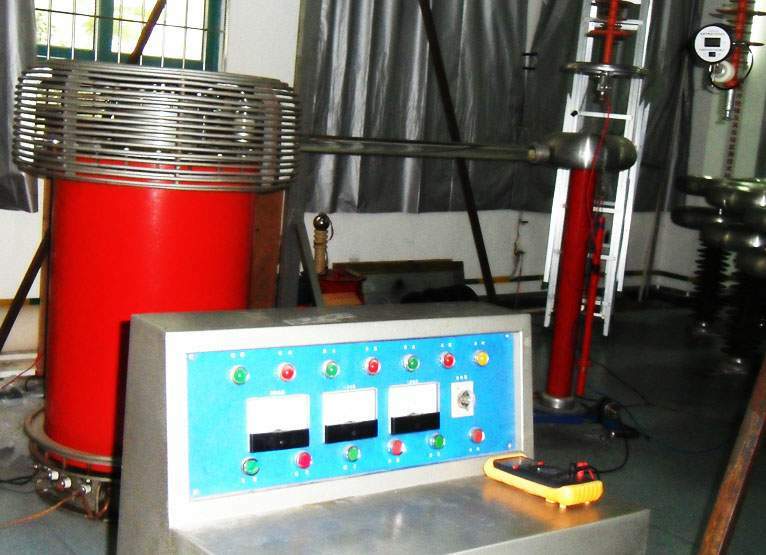

无局放工频成套设备

产地：营口
型号：YWDT-15/150
额定容量：15kVA
电压变换：220V/150kV
