接触角测量仪

牛康编写  谢老师校核、插图

2011.09.16.

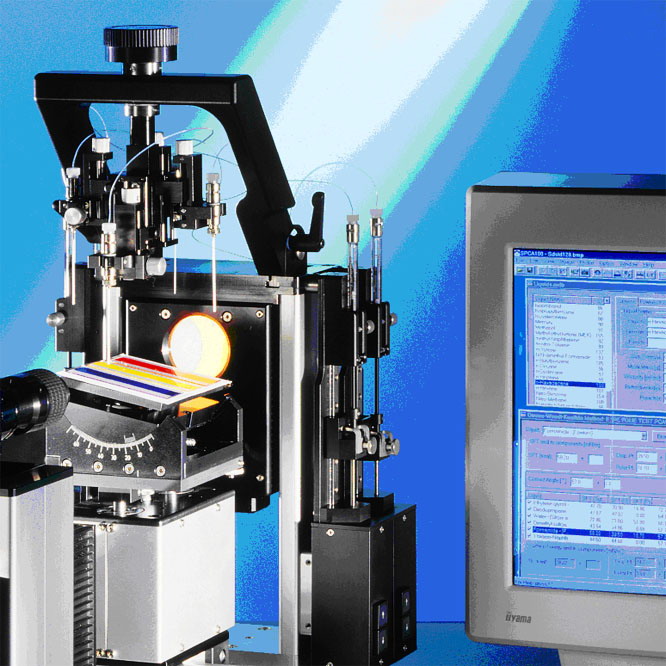

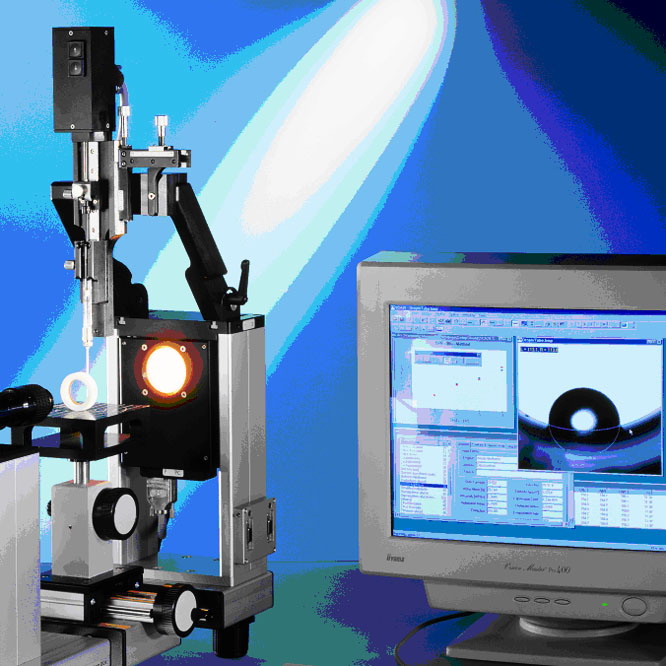

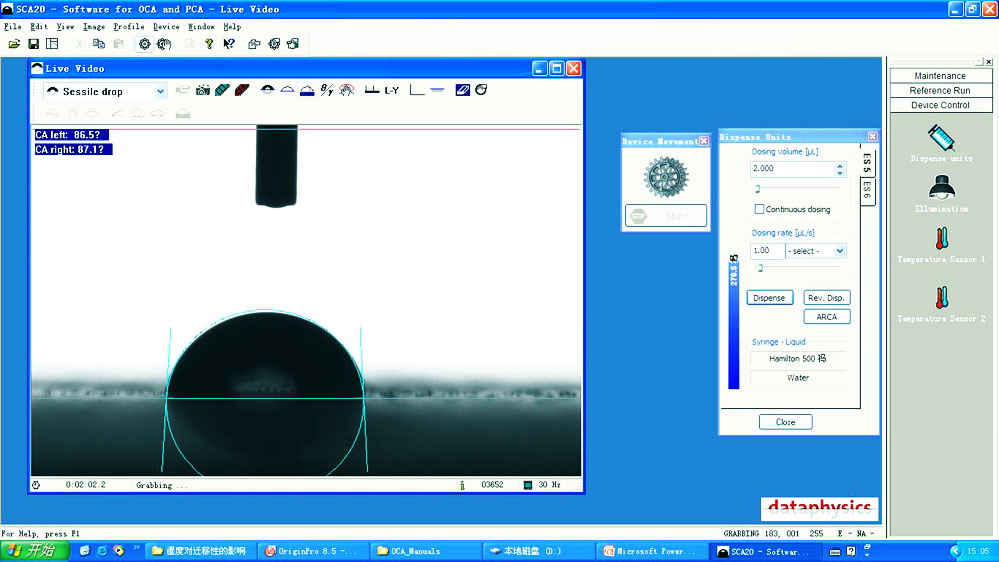

接触角测量仪主机、SCA20_U 操作软件界面

1.开机
必须先打开主机开关，再打开桌面上的 SCA20_U 操作软件，软件将自动识别 OCA 主机及其附件。

2.样品准备
1）浸润 实验前要将注射器、剂量管、注射针置于待测液内进行彻底浸润。

2）排气泡 注射器在待测液内反复快速抽送，确保注射器内盛满液体，无任何气泡。

3）调整注射器位置 在软件操作界面按下手动调节按钮，待背景颜色由蓝色变为红色，可进行手动调节注射器操作，将注射器调节到最佳位置后固定。
详细的准备事项请见说明书OCA_206_E第27页。

3.测量
1)接触角的测量
必须使用SNS的注射针进行测量，超疏材料最好使用SNS021/011的注射针。
静态接触角测量时，使用Sessile drop 进行计算。
动态接触角测量时，使用Sessile drop (needle)进行计算。

按键操作顺序：

  静态测量：——

  动态测量：————

详细说明请见说明书OCA_206_E第65页。

注意：针尖不能触及固体样品，两条基线必须放在注射针口的下方。

2)表面/界面张力的测量
必须使用SNP的注射器进行测量。
在结果框（result collection window）的system 栏内，必须填入被测液体和环境相的密度数值，在M-inf栏内必须填入注射针的外径。（2.41mm或1.65mm）。
使用pendant drop 进行计算。
液滴的滴速必须选择 “very slow”的速度进行测量。
详细步骤请见说明书OCA_206_E第69页。

按键操作顺序：—

注意：左侧两条基线必须放在注射针上，左侧第三条基线必须放注射针口处。

样品台上放置保护膜，以免样品台被腐蚀。液滴的大小越大越好，至少占视框的3/4。

3)计算固体表面自由能
选择多种已知表面张力（极性及色散）的液体。
测量已知液体与未知固体的接触角，并将数值导入SE window。
在SE window内计算固体表面自由能及其分布。
详细步骤请见说明书OCA_206_E第71页。

4.顺序关闭软件和主机
OCA接触角测量仪测量完毕后，必须顺序关闭软件和主机。

4.1 关闭试验软件。
4.2 关闭接触角测量仪主机。
4.3 将试品平台调至最低，盖上防尘罩。
4.4 关闭计算机。
