清华大学 深圳研究生院 能源电工实验室
红外热像仪 SC660
谢老师整理、插图
2011.12.01.

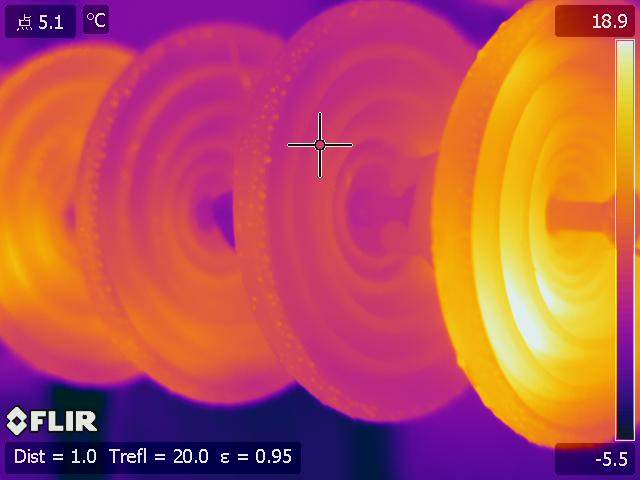

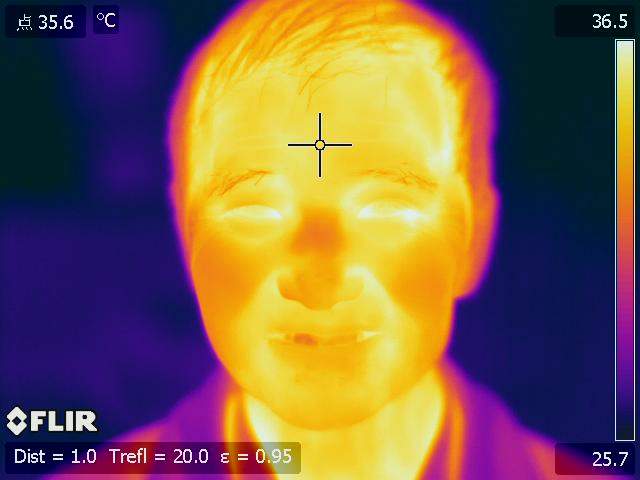

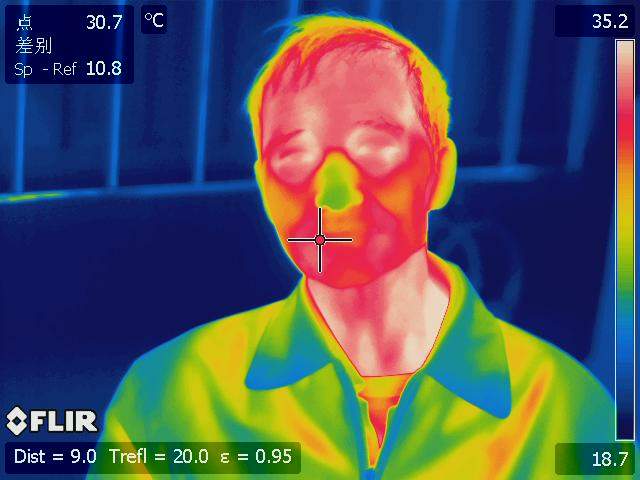

绝缘子点 5.1度，脸额中31.6度、35.6度。

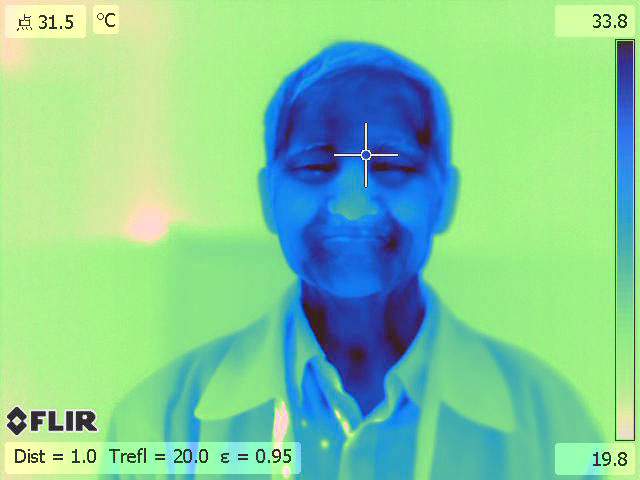

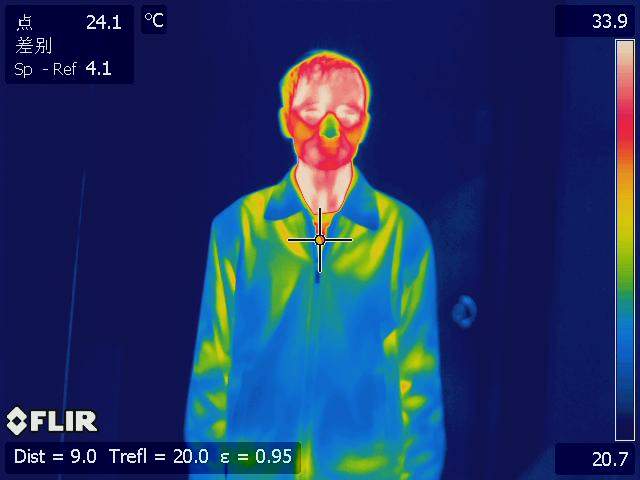

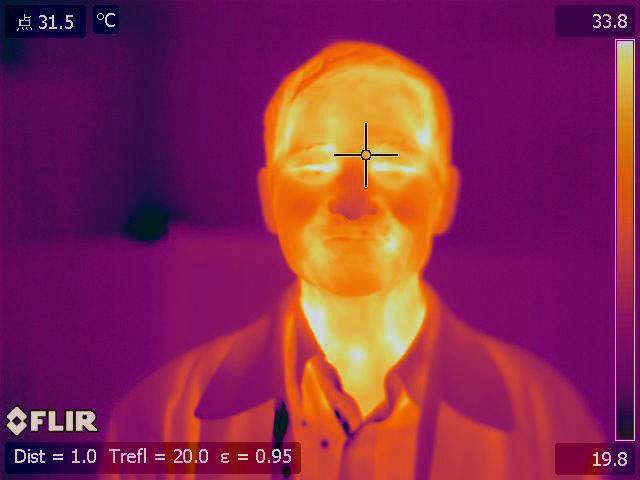

直接摄影的红外热相片和用图像软件进行颜色反相后的相片

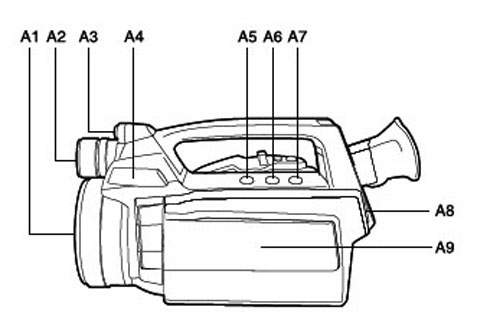

A1 红外镜头、A2 数字热像仪、A3 激光指示器、A4 数字热像仪照明灯、A5 激光开关、
A6 用户定义的按钮1、A7 用户定义的按钮2、A8 显示屏释放按钮、A9 LCD 显示屏

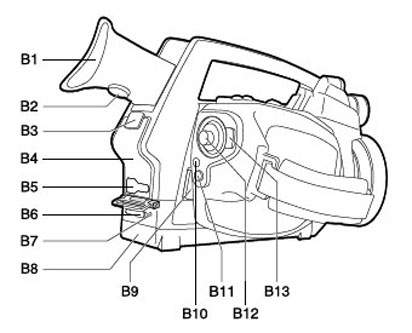

B1 取景器、B2 视觉校正调节钮、B3 接口盖释放按钮、B4 接口盒盖、
B5 视频接口盖、B6 电源接口盖、B7 电源状况LED指示灯、B8 电池、
B9 电池释放按钮、B10 电源LED指示灯、B11 开/关按钮、B12 操纵杆、B13 模式按钮

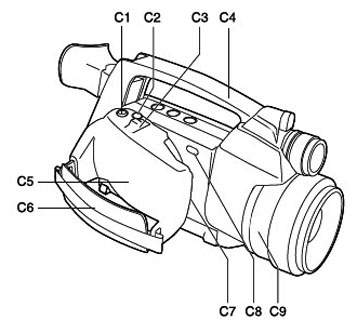

C1 预览/保存按钮、C2 自动/手动按钮、C3 对焦按钮、C4 手柄、
C5 热像仪手柄、C6 手带、C7 耳麦接口、C8 lrDA通讯连接、C9 对焦环
D1 热像模式：分析和保存红外图像、D2 归档模式：查看保存的图像和视频片段、
D3 程序模式：自动保存图像、D4 设置模式：设置热像仪、D5 视频模式：录制不含数据的视频片段、
D6 序列模式：录制含数据的红外序列、D7 信息模式：热像仪信息

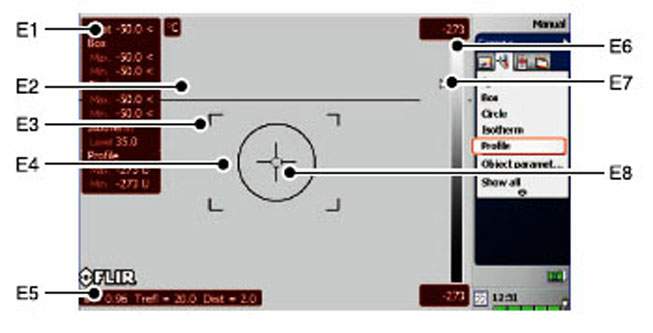

E1 结果表、E2 线条（测量工具）、E3 方框（测量工具）、E4 圆圈（测量工具）、
E5 状态栏、E6 温标、E7 等温线（测量工具）、E8 点测（测量工具）

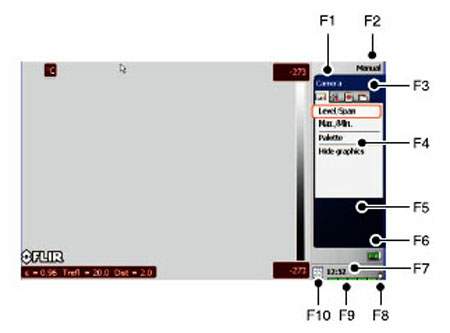

F1 模式指示器、F2 图像模式指示器、F3 工具箱选项卡、F4 工具箱、F5 一般信息区域、
F6 存储卡指示器、F7 系统时间、F8 电源指示器（电池或电源）、F9 电池容量指示器、F10 系统日期
1、开关热像仪
打开热像仪：按[开/关]按钮（B11）。
关闭热像仪：按住[开/关]按钮（B11）两秒钟以上。
2、热像仪对焦
顺时针/逆时针旋转红外镜头对焦环（C9）。
左右移动对焦按钮（C2）。
热像仪自动对焦：点击按钮中心（C3）。
3、自动调整图像
分析图像前应该进行自动调整图像。自动调整图像可以获取好图像。手动模式可以突出特定细节。
屏幕右上角显示（手动）时，按[自动/手动]按钮（C2），可以自动调整图像。
屏幕右上角显示（自动）时，处于自动调整图像状态，根据图像中的目标进行自动调整。
4、打开激光指示器
取下保护盖并按住激光按钮（A5）。
5、预览图像
按[预览/保存]按钮（C1）— 再按一次转到实时图像模式。
6、保存图像
按[预览/保存]按钮（C1）1 秒以上（长按）。
7、更改调色板
工具箱 — 调色板 — 按操纵杆（B12） — 使用[B12]选择调色板 —
按[B12]确认 — 按模式按钮（B13）确认并离开对话框。
8、删除点测
工具箱 — 工具选项卡 — 选择点 — 按[B12]确认。
选择隐藏 — 按[B12] — 删除该点测。
9、返回模式选择器
按模式按钮（B13）。
