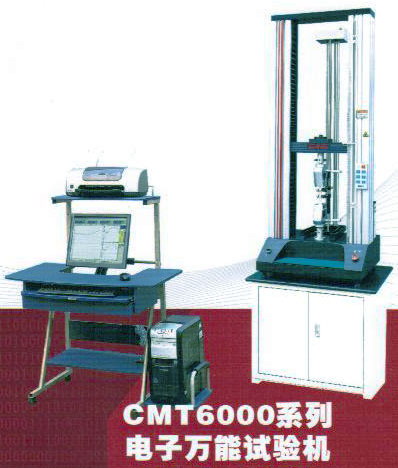

电子万能试验机操作手册

试样标距(Lo)[mm]

试样厚度(t)[mm]

试样宽度(W)[mm]

2.放置测力装置，通过小键盘将试验机中横梁调至合适的位置（使压盘靠近测力装置，此时压盘不能与测力装置接触上）

4.选择好力值的加载方向，往加载反方向点击小键盘的上或下键，在软件速度栏中查看快速度是否变为2mm/min，慢速度是否为0.2mm/min。（注意一定要在小键盘速度变慢后才可以开始加载，千万不要以快速加载）。

5.试验力清零（点击校准窗口的[清零]按钮）。通过按小键盘的方向键，开始加载。

6.通过快慢速的切换，以标准检定设备示值为据将力加至各检定点，并记录试验机力显示窗口显示值。

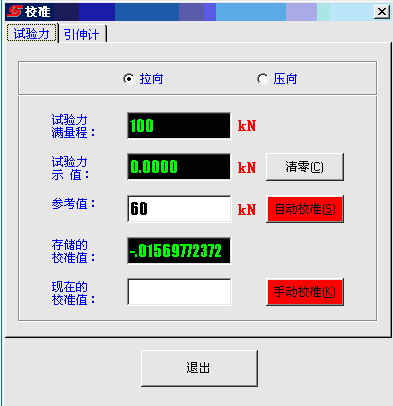

7.检定一遍后，通过各检定点显示值与真实值的绝对误差，判断传感器的误差是否正常，如误差太大，但线性较好（指各点误差都同时偏大或同时偏小），则取其中一个检定点通过以下公式在标定窗口中修改标定值：（试验力示值/实际力值）×存储的校准值=现在的校准值。输入新标定值后，点击[手动校准]即可。然后重新加载，看标定后误差是否正常，如误差还偏大，则重复以上步骤。也可在加力状态下，输入力得标准值（输入力值正负应和软件显示的一致），用软件自动标定，点击[自动校准]后软件将自动计算新得校准值并写入软件。

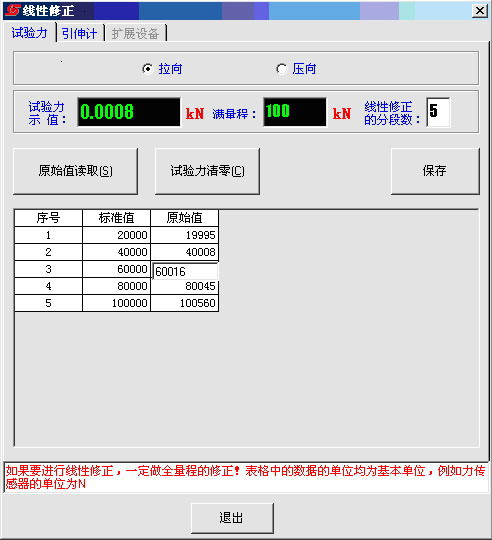

8.如果传感器线性不好(指各点误差有偏大有偏小)，且误差大。则先在确保卸完力后，退出校准，然后点击参数设置的线性修正，我们可以根据传感器的线性来确定分几段来线修，线修时可以通过[原始值读取]的方法来线修，也可以通过[原始值]下面的边框来输入所要线修的值。点击[保存]按扭。卸掉力值后，重新加载，看修正后误差是否正常，如误差还偏大，则重复以上步骤。

注意：在非标定或非线性修正或者是非检定窗口中严禁通过按小键盘快速加载，否则将造成传感器的不可修复的损坏。

操作步骤

注意：每次开机后，最好要预热10分钟，待系统稳定后，再进行试验工作。若刚刚关机，需要再开机，至少保证1分钟的时间间隔。

2.双击电脑桌面[电子万能试验机操作软件]图标，进入试验软件，选择好联机的用户名和密码，选择对应的传感器及引伸计后击[联机]。

3.根据试样情况准备好夹具，若夹具已安装到试验机上，则对夹具进行检查,并根据试样的长度及夹具的间距设置好限位装置。

4.点击[试验部分]里的新试验，选择相应的试验方案(试验方案的设置参照软件说明书)，输入试样的原始用户参数如尺寸等，多根试样直接按回车键生成新记录。

5.夹好试样（有需使用引伸计或大变形时也应相应正确安装），在夹好试样一端后，力值清零（点击力窗口的清零按钮）再夹另一端。

6.点击[|>]，开始自动试验。试验自动结束后，软件显示试验结果。
