清华大学 深圳研究生院 能源电工实验室
创新基地

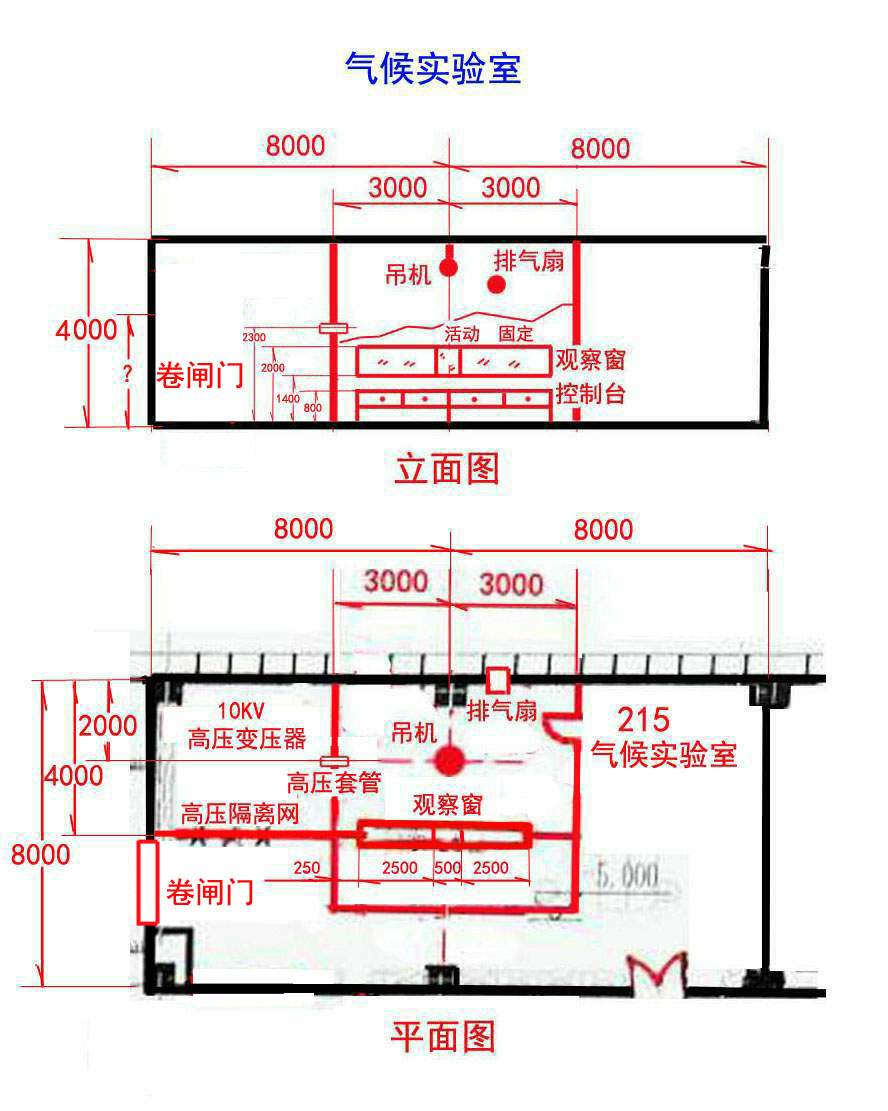

二楼平面图、气候实验室布局

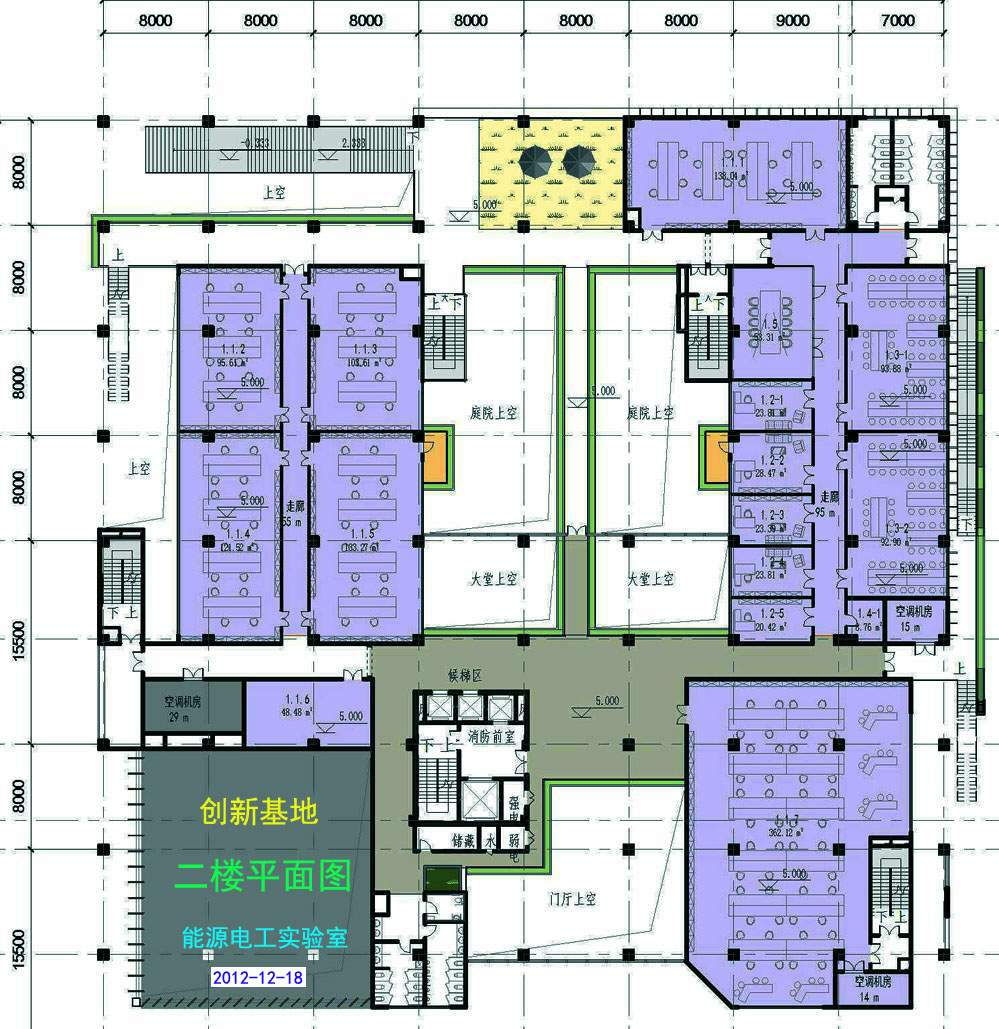

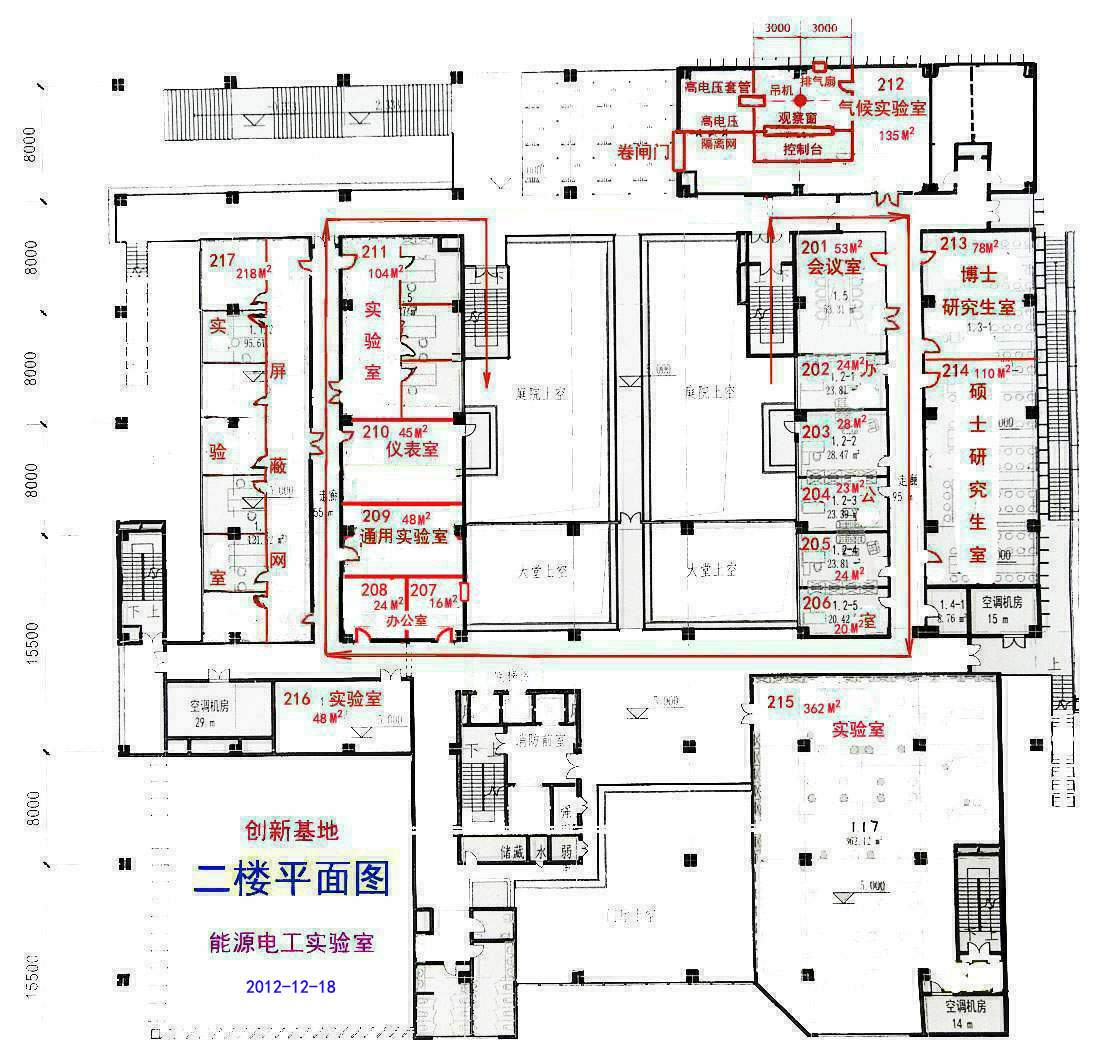

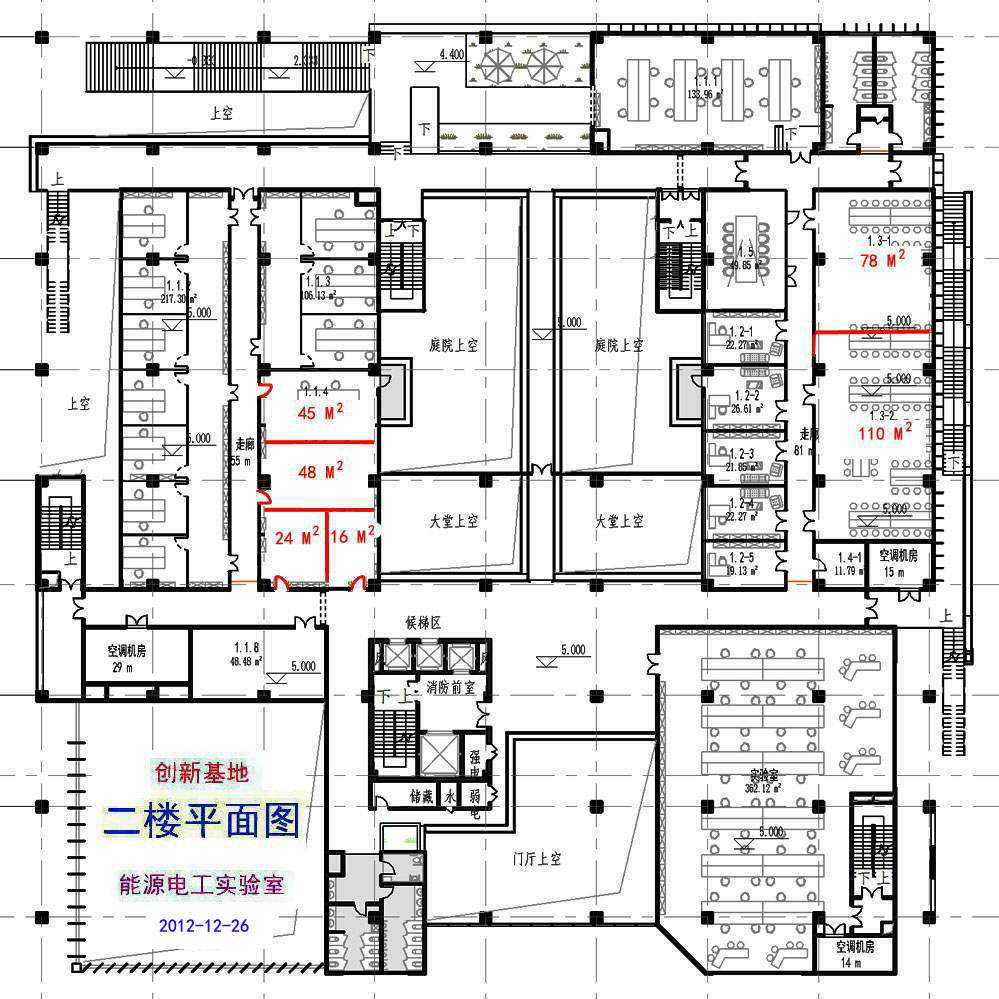

2012-12-18 二楼原图、2012-12-18 二楼修改图、2012-12-26 二楼局部修改图、

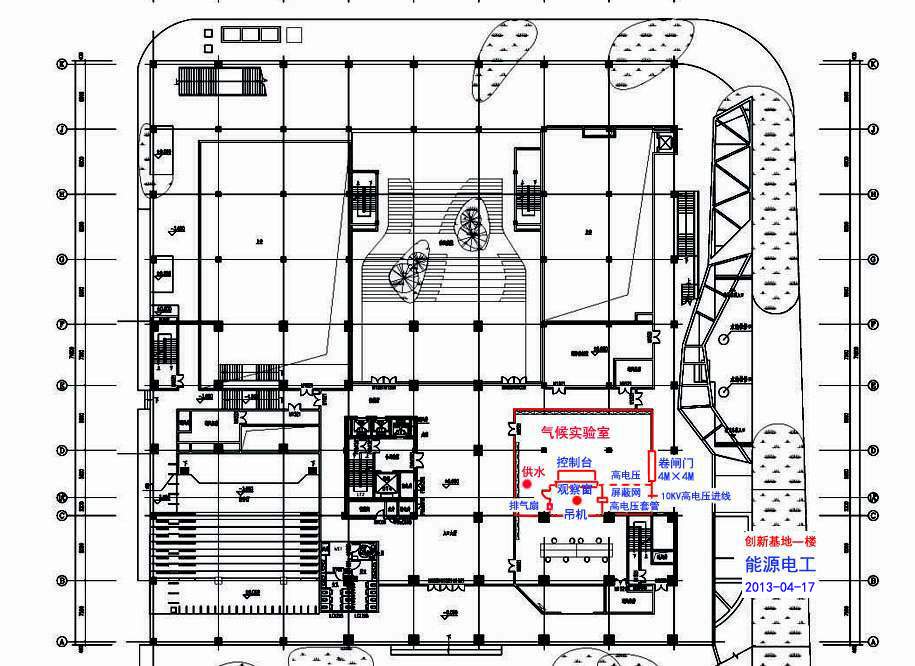

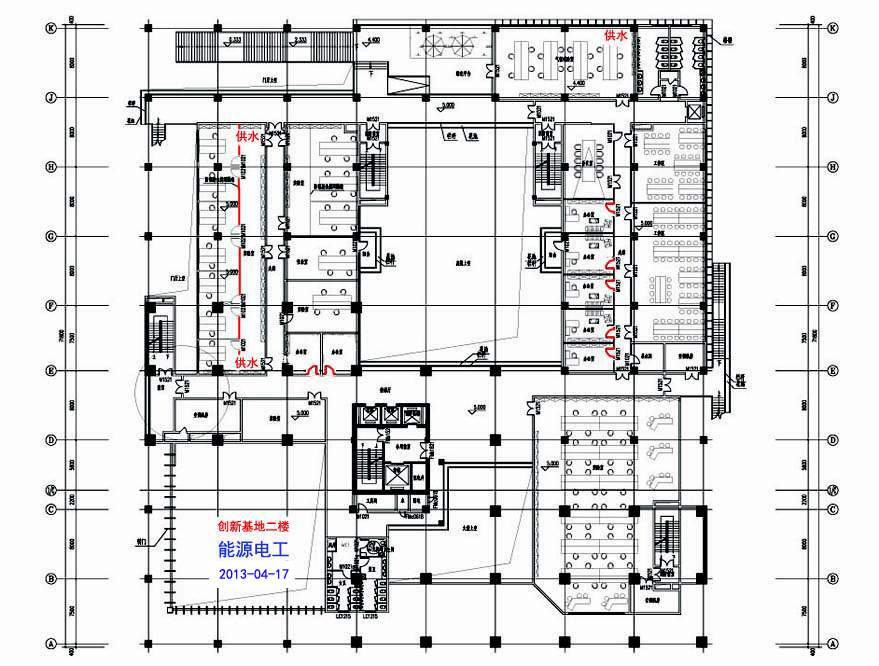

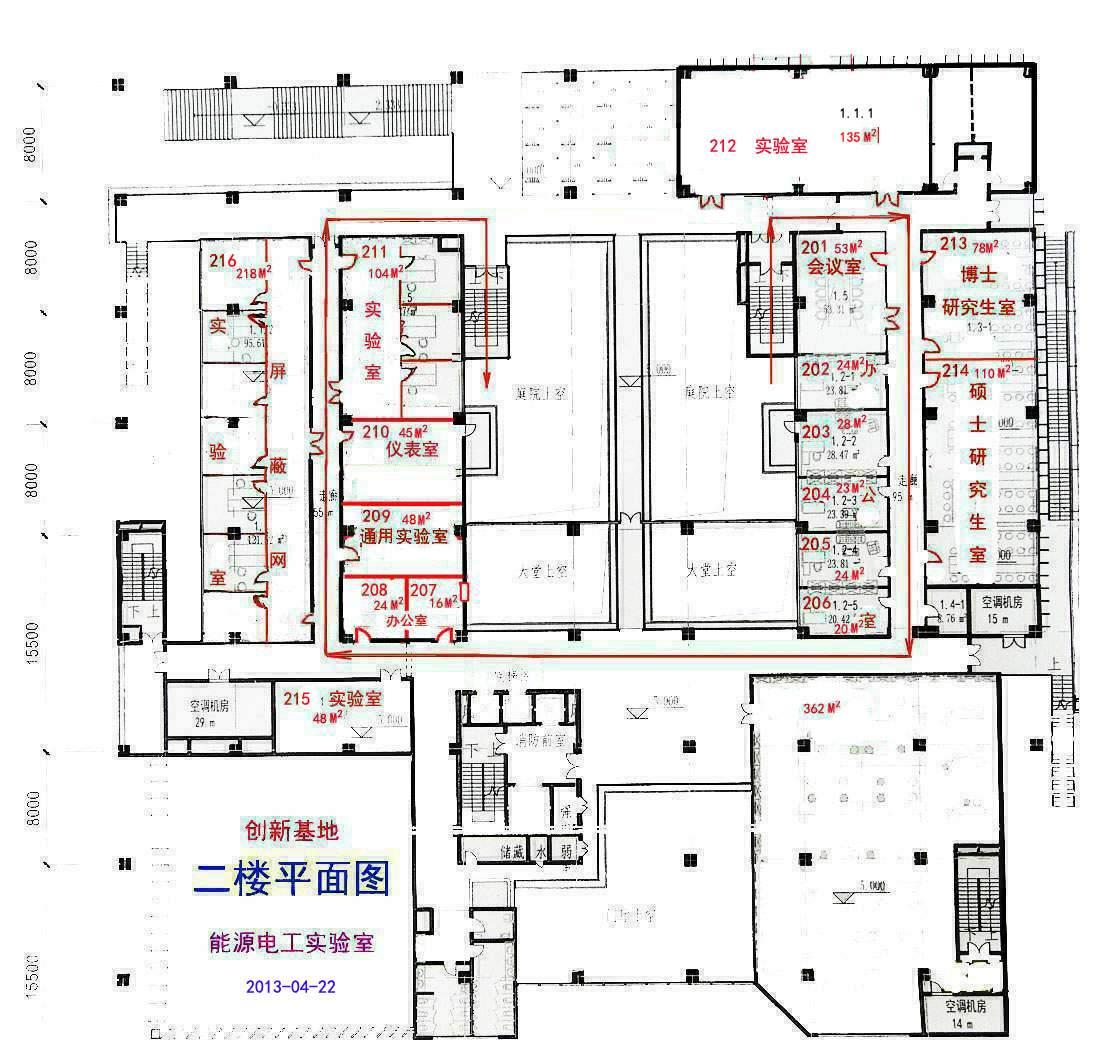

2013-04-17 二、一楼修改图、2013-04-22 二楼修改图
各室安装要求
|
名称 |
房号 |
功能号 |
面积 |
电 |
空调 |
电话、网点 |
设备 |
备注 |
|
会议室 |
201 |
1.5 |
53 |
照明电 220V |
空调 |
网点 |
投影仪 |
会议桌、盆景 |
|
办公室 |
202 |
1.2-1 |
24 |
照明电 220V |
空调 |
电话、网点 |
传真机 |
|
|
203 |
1.2-2 |
28 |
照明电 220V |
空调 |
电话、网点 |
传真机 |
|
|
|
204 |
1.2-3 |
23 |
照明电 220V |
空调 |
电话、网点 |
扫描仪 |
|
|
|
205 |
1.2-4 |
24 |
照明电 220V |
空调 |
电话、网点 |
打印机 |
|
|
|
206 |
1.2-5 |
20 |
照明电 220V |
空调 |
电话、网点 |
|
|
|
|
207 |
1.2-6 |
16 |
照明电 220V |
空调 |
电话、网点 |
|
|
|
|
208 |
1.2-7 |
24 |
照明电 220V |
空调 |
电话、网点 |
|
|
|
|
通用 |
209 |
1.1.5 |
48 |
照明电 220V |
空调 |
网点 |
接触角 |
|
|
仪器室 |
210 |
1.1.4 |
45 |
照明电 220V |
空调 |
电话、网点 |
FTP、Web |
温度湿度 |
|
实验室 |
211 |
1.1.3 |
104 |
照明电 220V、动力电 380V |
空调 |
网点 |
高电压设备 |
|
|
212 |
1.1.1 | 135 |
照明电 220V、动力电 380V 30KVA电源、墙体屏蔽 空气跳闸开关、独立计费 |
空调 |
网点 （有线、无线） |
供水 | ||
|
博士 |
213 |
1.3.1 |
78 5M2/人 |
照明电 220V |
空调 |
电话、网点 |
传真机 |
|
|
硕士 |
214 |
1.3.2 |
110 4M2/人 |
照明电 220V |
空调 |
电话、网点 |
扫描仪 |
|
|
实验室 |
215 |
1.1.8 | 48 |
照明电 220V、动力电 380V 15KVA电源、墙体屏蔽 空气跳闸开关、独立计费 |
空调 |
网点 （有线、无线） |
涂料实验 |
|
|
216 |
1.1.2 | 218 |
照明电 220V、动力电 380V 50KVA电源、墙体屏蔽 空气跳闸开关、独立计费 |
空调 |
网点 （有线、无线） |
高电压设备 高电压屏蔽网 高度：2M 网格：50*50mm 铁线：直径 4mm |
|
|
| 一楼 |
约需200M2 楼高4.5M 上楼板 要防漏水 |
照明电 220V、动力电 380V 10KV进线、720KVA电源 墙体屏蔽、高电压柜、 空气跳闸开关、独立计费 |
空调 |
网点 （有线、无线） |
1吨吊机 放电观察窗 固定观察窗 5.5M*0.6M 活动摄影窗 0.5M*0.6M |
水压约 0.2MPa 密封喷雾 淋雨 高电压放电 高电压变压器 高电压屏蔽网 |
FTP、Web 服务器
|
服务器 |
1号服务器 |
2号服务器 |
|
Web 服务器 |
||
|
FTP 服务器 |
FTP://219.223.179.250 |
FTP 1号服务器、2号服务器 使用相同用户名（Server）和密码。
